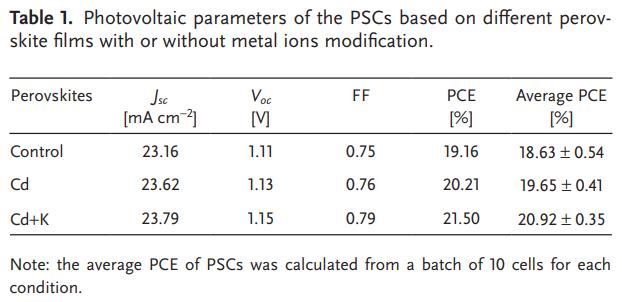

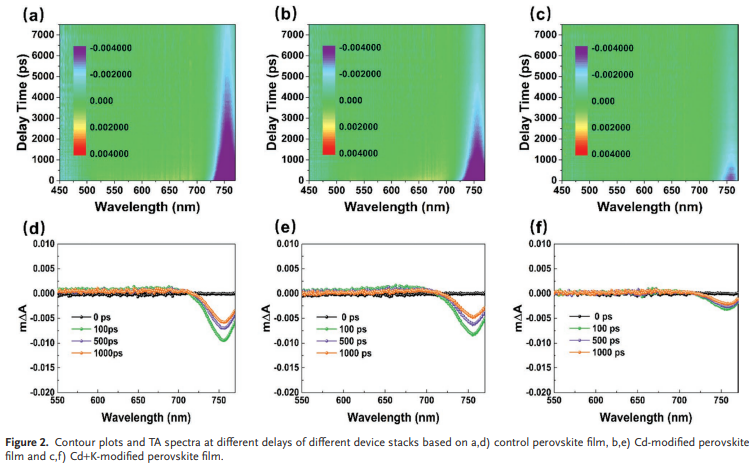

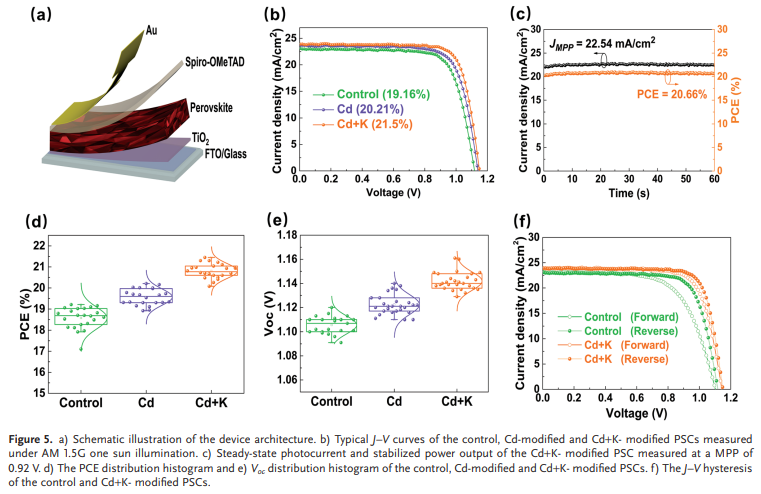

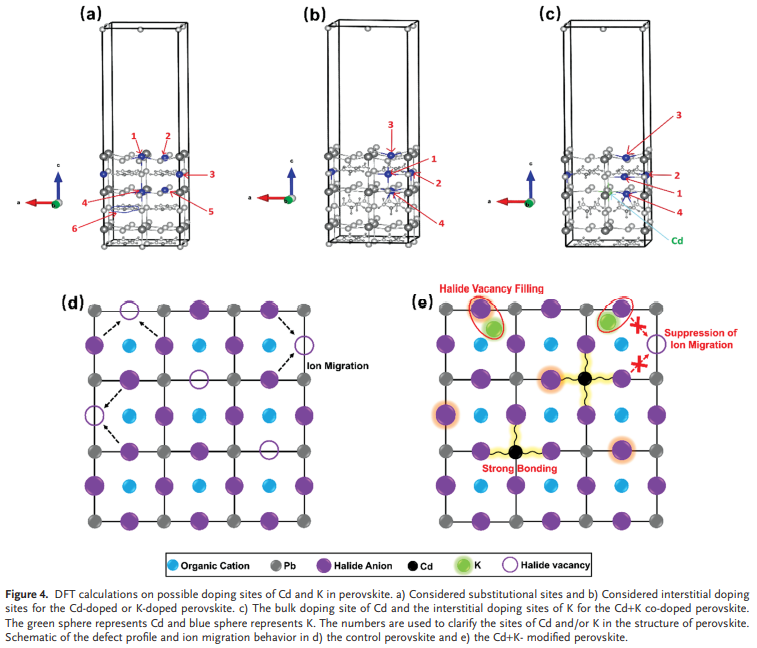

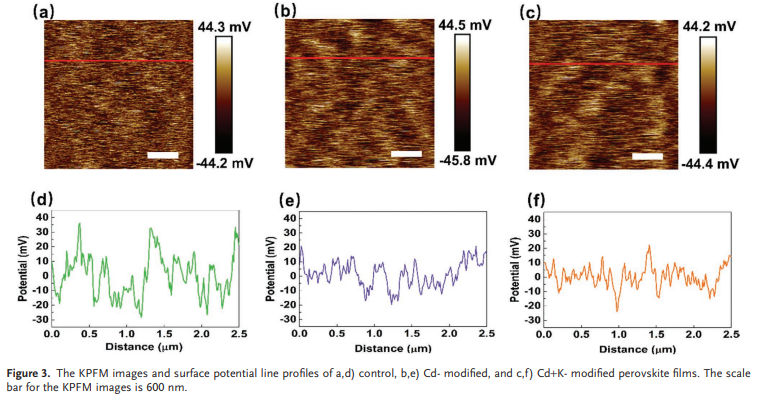

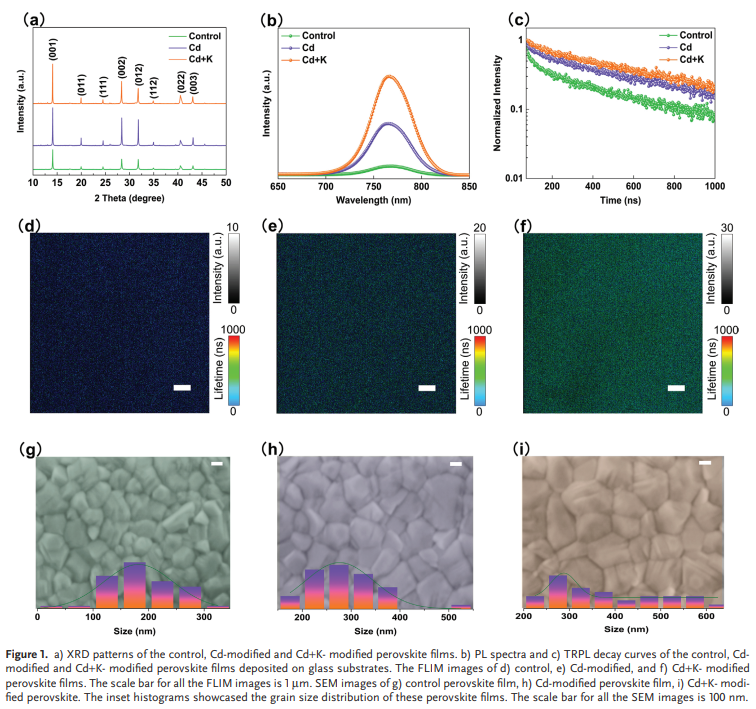

鈣鈦礦太陽(yáng)能電池經(jīng)歷了前所未有的快速發(fā)展，特別是在功率轉(zhuǎn)換效率方面。然而，溶液制備的鈣鈦礦薄膜不可避免地具有許多晶體缺陷（例如鹵化物空位），這些缺陷已被證明會(huì)引起非輻射電荷復(fù)合和離子遷移，從而限制了效率增強(qiáng)和器件的穩(wěn)定性。鑒于此，2022年10月21日昆士蘭大學(xué)王連洲團(tuán)隊(duì)&中山大學(xué)吳武強(qiáng)團(tuán)隊(duì)于AFM刊發(fā)雙金屬輔助缺陷工程制備高性能鈣鈦礦太陽(yáng)能電池的研究成果，報(bào)道了一種新的雙金屬（即二價(jià)和一價(jià)金屬離子）改性策略，用于同時(shí)減少缺陷、固定鹵化物陰離子并防止鈣鈦礦在后退火過(guò)程中的離子損失。因此，與未摻雜的鈣鈦礦相比，該策略顯著降低了非輻射復(fù)合，將效率提高了約12%，并減輕了所得器件中的電流密度-電壓 (J-V) 滯后效應(yīng)。結(jié)果，雙金屬離子修飾的鈣鈦礦太陽(yáng)能電池獲得了超過(guò)22%的冠軍效率和1.16 V 的高開(kāi)路電壓 (Voc)。優(yōu)化后的器件在雙重金屬處理后也表現(xiàn)出更長(zhǎng)的使用壽命。該研究為更高效、更穩(wěn)定的鈣鈦礦光伏提供了一種新的缺陷工程策略。
