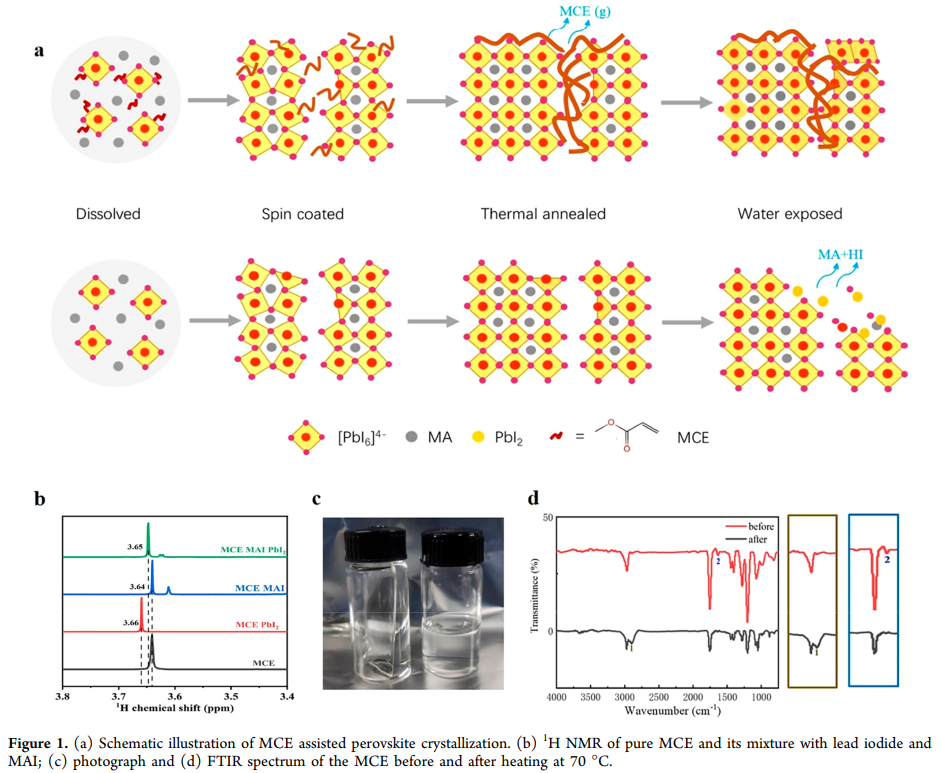

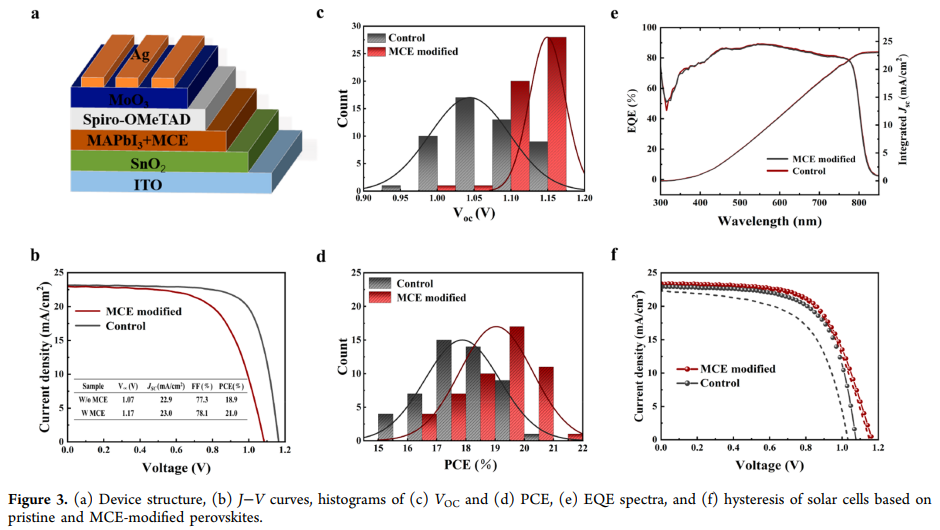

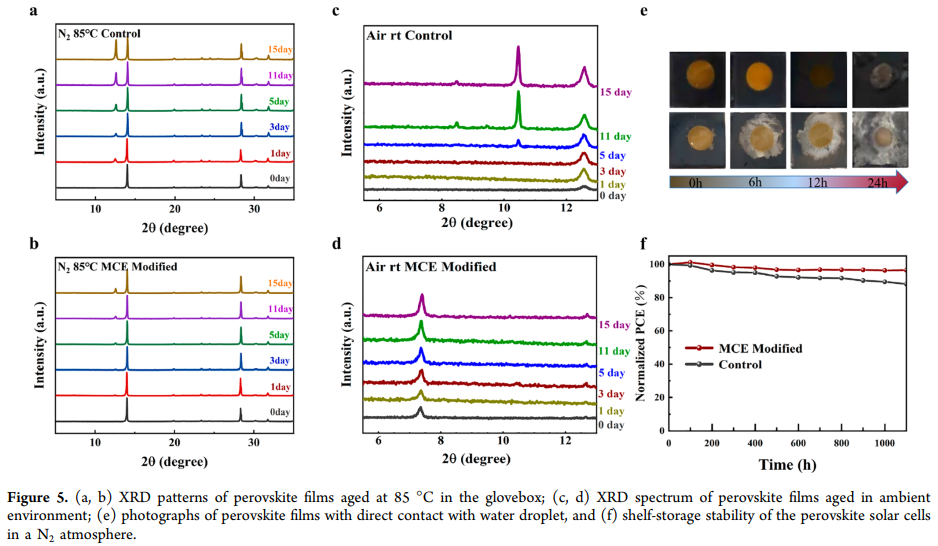

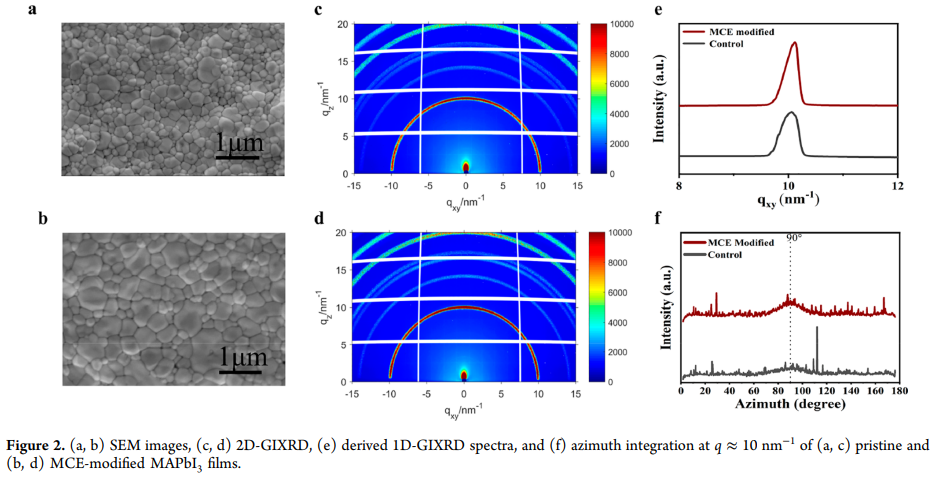

由水滲透和熱誘導(dǎo)晶體膨脹引起的鈣鈦礦分解是限制鈣鈦礦太陽(yáng)能電池(PSC)長(zhǎng)期耐久性的主要障礙。鑒于此,2022年4月21日南京工業(yè)大學(xué)張輝&陳永華團(tuán)隊(duì)于JPCL刊發(fā)鈣鈦礦太陽(yáng)能電池中的原位聚合物網(wǎng)絡(luò)實(shí)現(xiàn)了卓越的防潮和耐熱性的研究成果。可聚合的丙烯酸甲酯(MCE)被用作沉積鈣鈦礦薄膜的摻雜劑。由于原位形成的聚合物網(wǎng)絡(luò),環(huán)境水分可以保留在鈣鈦礦表面,形成一層薄薄的鈣鈦礦一水合物,以防止其深度滲透和橫向擴(kuò)散,并且鈣鈦礦的耐熱性也因Pb2+和-C=O基團(tuán)之間的錨定結(jié)構(gòu)和聚合MCE的團(tuán)聚效應(yīng)而提升。此外,MCE可以與Pb2+離子配位,其中一些在結(jié)晶過(guò)程中揮發(fā),導(dǎo)致優(yōu)選的晶體取向并抑制非輻射復(fù)合。結(jié)果,實(shí)現(xiàn)了高達(dá)21%的出色效率,并提高了MAPbI3鈣鈦礦太陽(yáng)能電池的穩(wěn)定性。
主辦單位:遼寧優(yōu)選新能源科技有限公司 遼ICP備2023003043號(hào)
