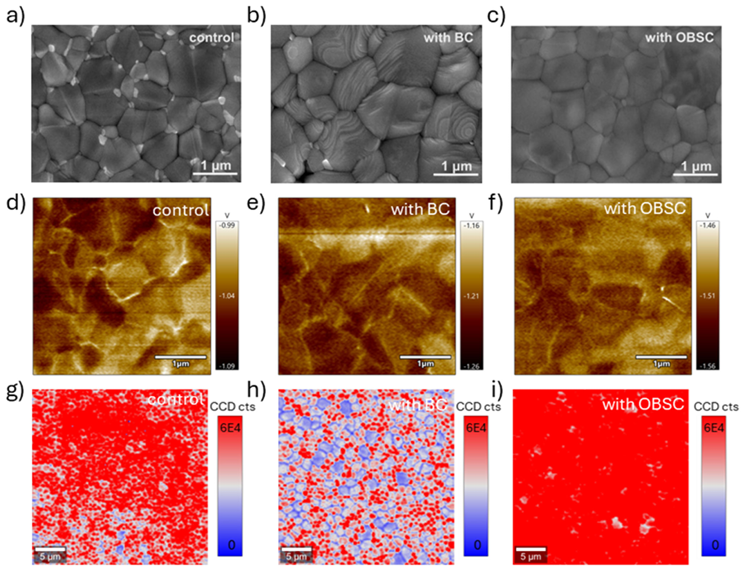

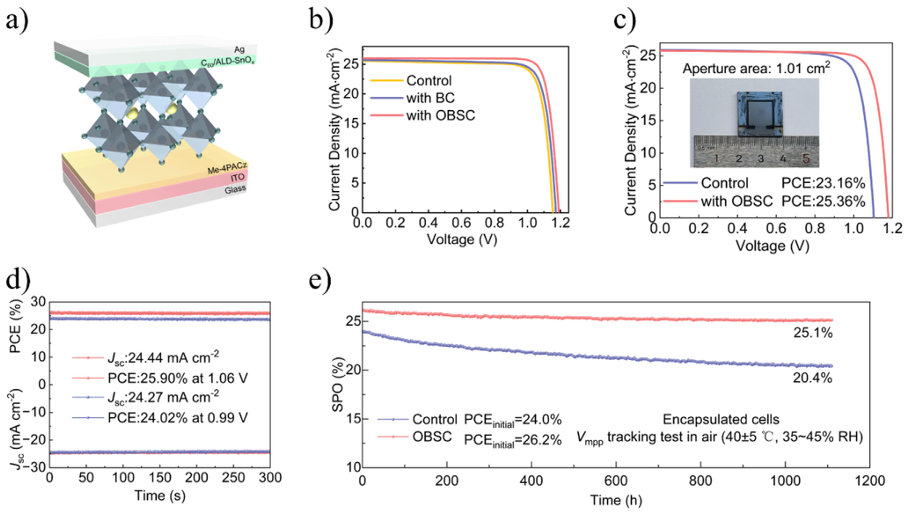

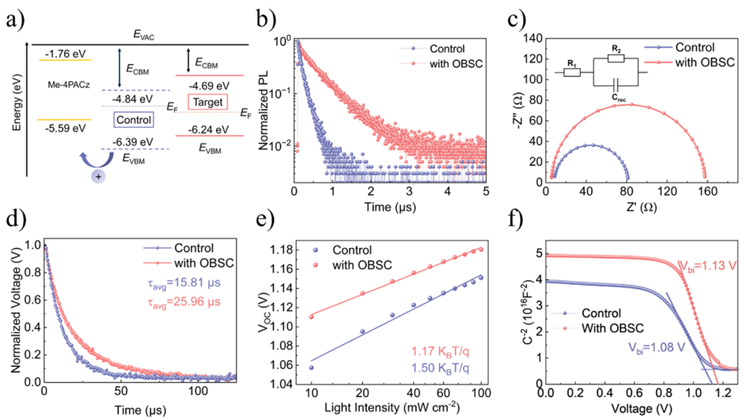

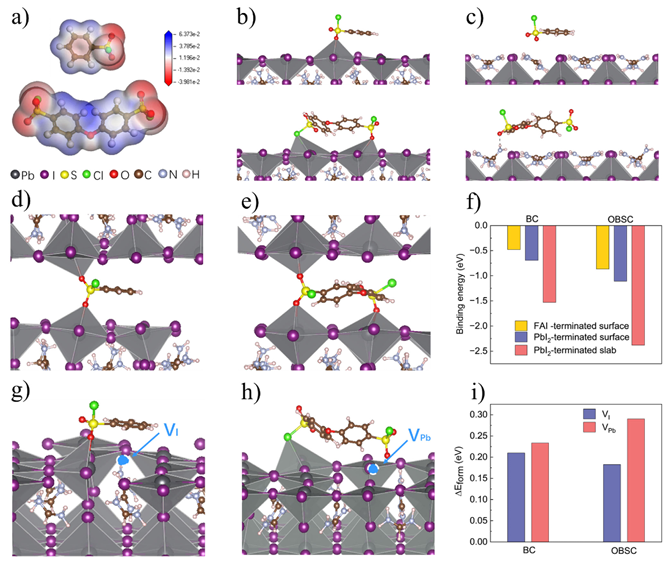

鈣鈦礦太陽(yáng)能電池因其溶液加工性而有望成為下一代低成本光伏技術(shù)；然而，正是這種優(yōu)勢(shì)引入了固有缺陷和微觀結(jié)構(gòu)缺陷，常常限制其性能和穩(wěn)定性。鑒于此，2025年7月9日蘇州大學(xué)彭軍&澳大利亞國(guó)立大學(xué)Hualin Zhan于AEM刊發(fā)通過添加劑的空間配置調(diào)節(jié)實(shí)現(xiàn)多位點(diǎn)鉛鈍化的研究成果，用于高效鈣鈦礦太陽(yáng)能電池本文引入了4,4′-氧二苯磺酰氯(OBSC)，其柔性骨架上帶有兩個(gè)磺酰氯(SO2Cl)基團(tuán)，作為一種雙功能分子添加劑，可同時(shí)鈍化缺陷并調(diào)節(jié)鈣鈦礦薄膜的結(jié)晶。獨(dú)特的空間構(gòu)型可實(shí)現(xiàn)多位點(diǎn)配位，通過Pb?O相互作用與未配位的鉛(Pb²⁺)強(qiáng)結(jié)合，并通過氫鍵與甲脒(FA⁺)相互作用，有效抑制非輻射復(fù)合。同時(shí)，OBSC穩(wěn)定了鈣鈦礦溶劑中間相，延緩了結(jié)晶動(dòng)力學(xué)，從而促進(jìn)了具有較大晶粒和較低陷阱密度的高質(zhì)量薄膜的形成。最終，優(yōu)化后的鈣鈦礦太陽(yáng)能電池表現(xiàn)出高達(dá)26.39%（認(rèn)證值為26.03%）的優(yōu)異能量轉(zhuǎn)換效率。此外，該器件在連續(xù)單太陽(yáng)照射1100小時(shí)后仍能保持96%的初始效率。這項(xiàng)研究證明了雙功能添加劑能夠同時(shí)有效解決缺陷和結(jié)晶問題，為實(shí)現(xiàn)高性能、穩(wěn)定的鈣鈦礦光伏器件提供了一種強(qiáng)有力的策略。
