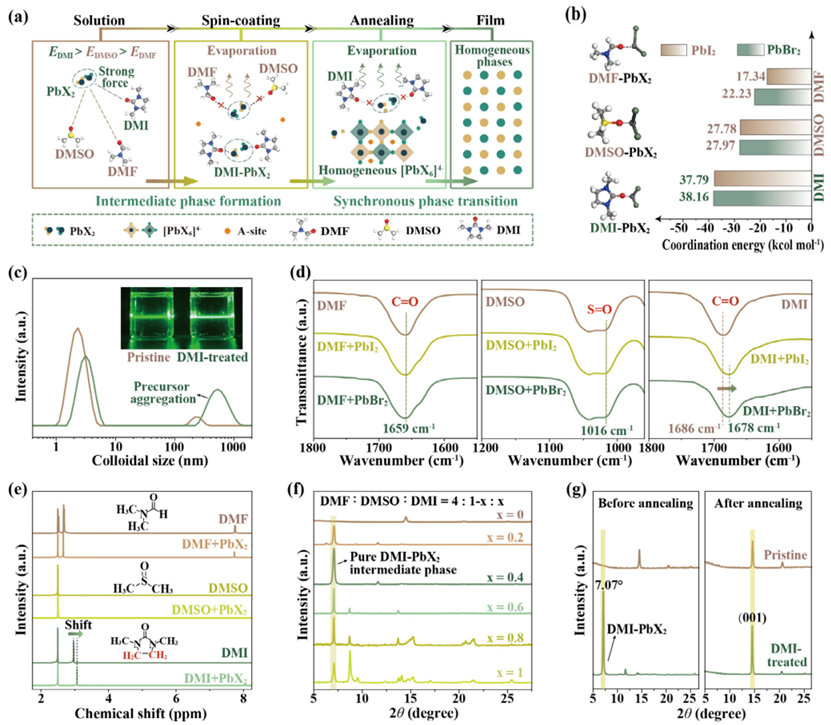

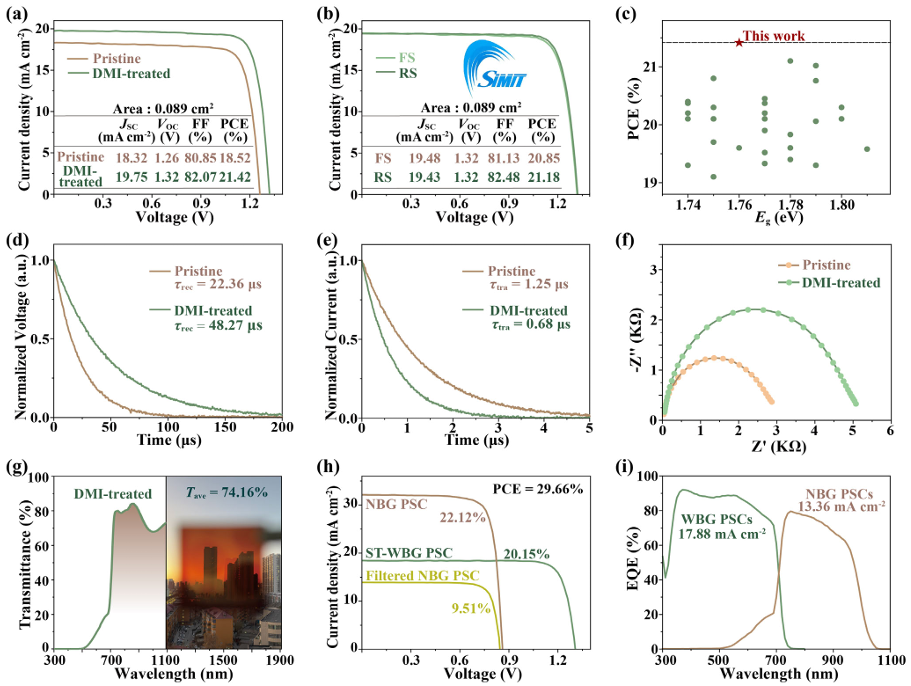

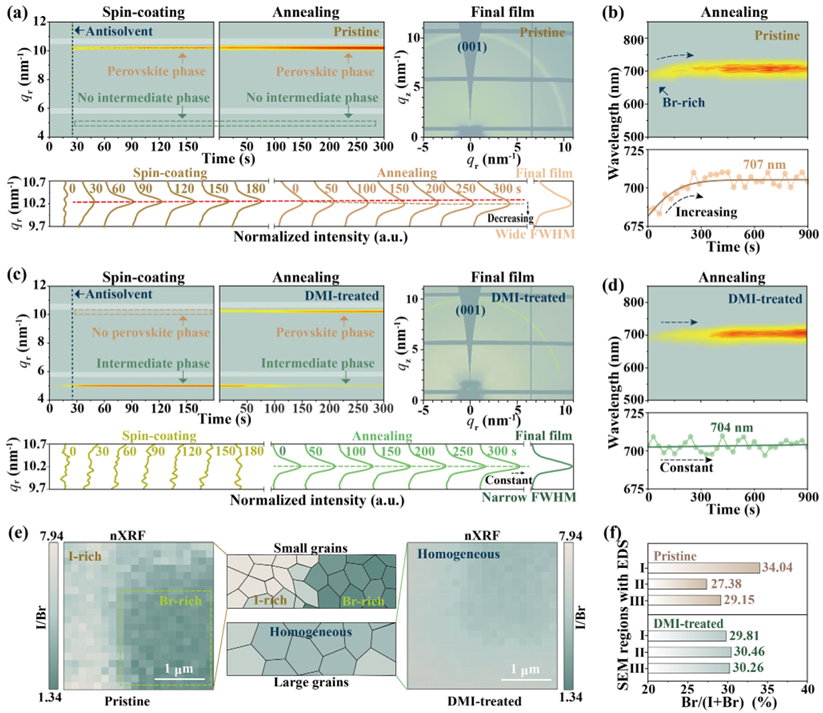

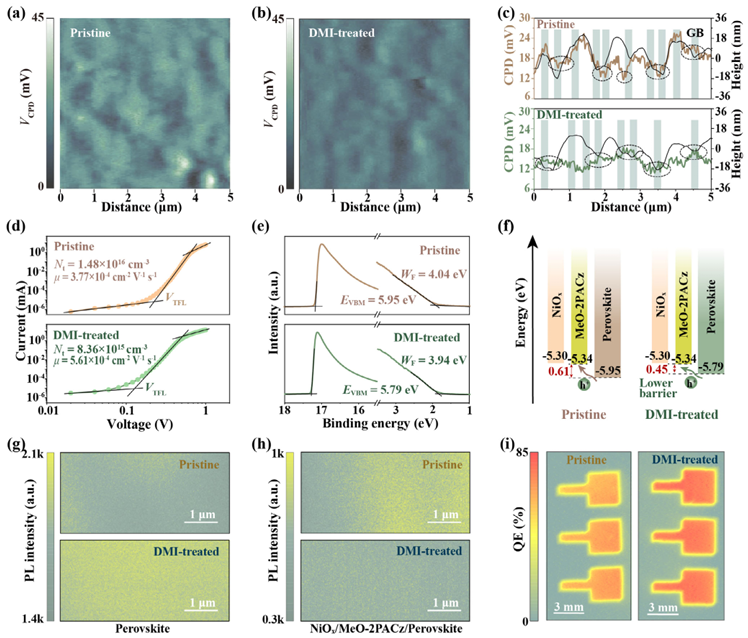

\

\

      混合鹵素寬帶隙(WBG)鈣鈦礦材料因其帶隙連續(xù)可調(diào)性而被用于疊層太陽能電池。然而，在富溴鈣鈦礦薄膜中經(jīng)常觀察到不均勻的鹵素相，這限制了寬帶隙鈣鈦礦太陽能電池和疊層太陽能電池的性能。鑒于此，2025年7月18日河北大學楊少鵬&何庭偉于AM刊發(fā)高效寬帶隙鈣鈦礦光伏器件的同步相變的研究成果，提出通過同步鹵素相轉(zhuǎn)變策略形成均質(zhì)鹵素相鈣鈦礦薄膜。將1,3-二甲基-2-咪唑啉酮(DMI)引入鈣鈦礦前體溶液中，因為它與鹵化鉛(PbX2)具有較強的結(jié)合能。均質(zhì)的DMI-PbX2加合中間相在前體溶液和旋涂階段都很穩(wěn)定。然后在退火階段同步轉(zhuǎn)變?yōu)榫|(zhì)鹵化物相鈣鈦礦薄膜。得益于高效的載流子提取和抑制的載流子復(fù)合，所制備的1.76 eV帶隙鈣鈦礦太陽能電池實現(xiàn)了21.42%（經(jīng)驗證為21.18%）的光電轉(zhuǎn)換效率，創(chuàng)下了帶隙大于1.74 eV器件的最高光電轉(zhuǎn)換效率。基于半透明寬帶隙鈣鈦礦太陽能電池的高透射率，四端全鈣鈦礦疊層太陽能電池實現(xiàn)了29.66%的效率。
