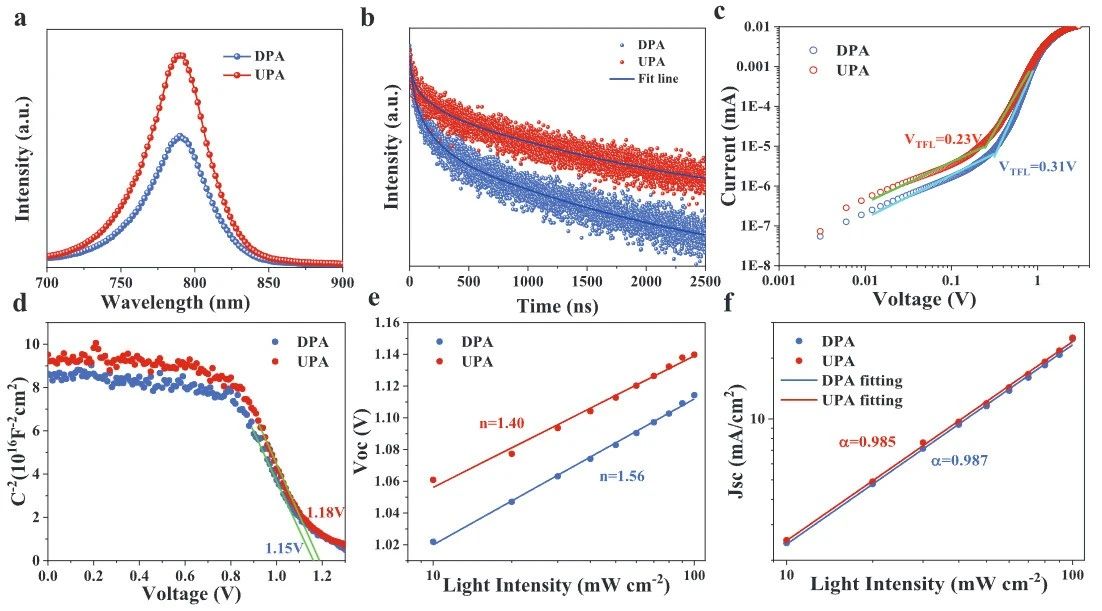

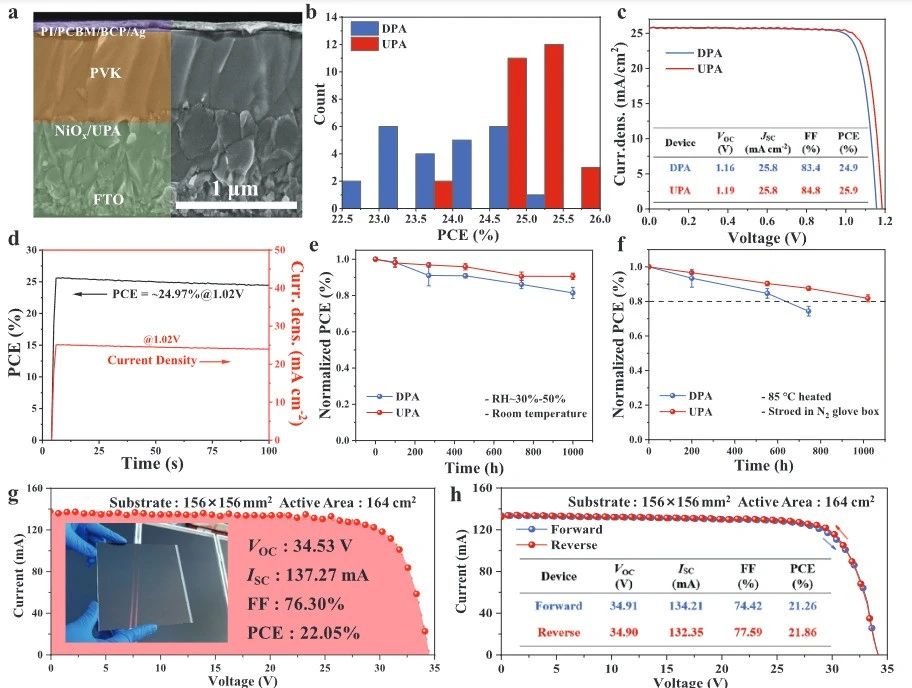

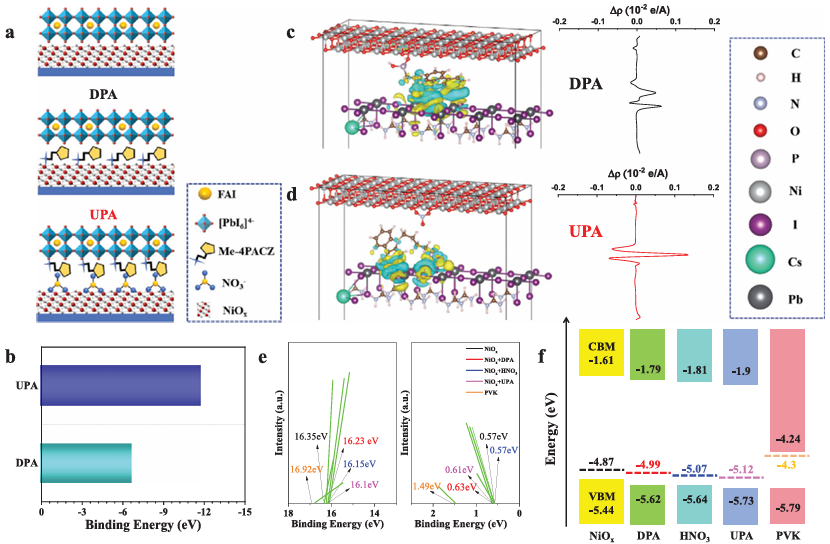

氧化鎳(NiOx)與自組裝單分子層(SAMs)協(xié)同集成作為空穴傳輸層，可提升鈣鈦礦太陽能電池(PSC)的性能，其中向下磷酸鹽錨定(DPA)可提高空穴提取效率，但帶來可擴展性挑戰(zhàn)，SAMs配置與性能相關(guān)性仍不清楚。鑒于此，2025年7月21日大連化物所王開&劉生忠&中核光電Minyong Du于AEM刊發(fā)增強錨用于可擴展自組裝單層可實現(xiàn)高性能鈣鈦礦太陽能模組的研究成果，采用布朗斯臺德酸預(yù)處理并結(jié)合硝酸根陰離子占據(jù)NiOx上的活性位點來抑制傳統(tǒng)的向下磷酸鹽錨定并建立向上磷酸鹽錨定(UPA)配置，其中SAMs不僅錨定在鈣鈦礦層上，還錨定在NiOx表面，有效地橋接界面之間的空穴傳輸。這種UPA配置表現(xiàn)出增強的界面粘附力和改善的能帶排列，同時也增加了表面能，從而促進鈣鈦礦結(jié)晶并有助于應(yīng)力釋放。因此，冠軍鈣鈦礦太陽能電池實現(xiàn)了令人印象深刻的25.9%的能量轉(zhuǎn)換效率和出色的穩(wěn)定性。此外，該結(jié)構(gòu)增強了SAMs在大面積鈣鈦礦組件中的適用性，使156×156 mm2的組件效率達(dá)到22.05%。該研究不僅推動了SAMs在鈣鈦礦光伏商業(yè)化中的應(yīng)用，也激發(fā)了對SAM錨定結(jié)構(gòu)與界面性質(zhì)之間關(guān)系的進一步研究。
