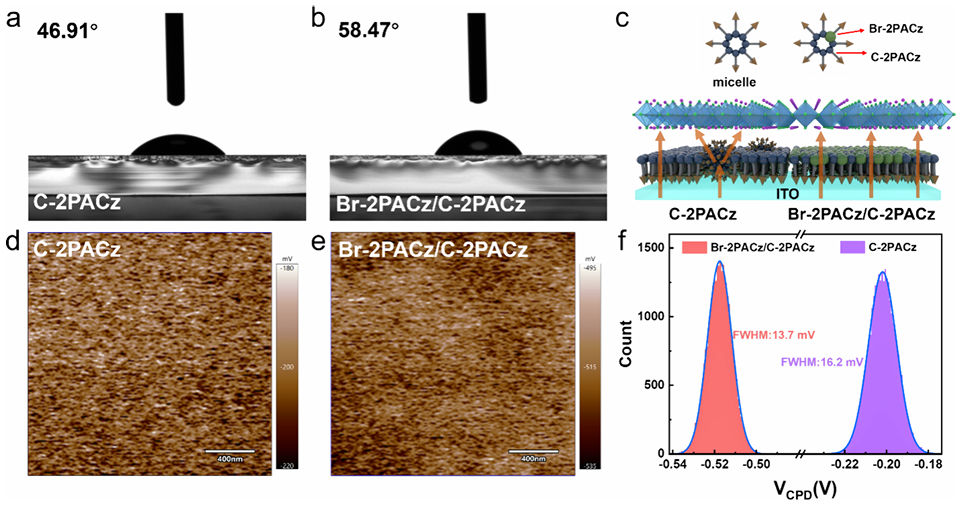

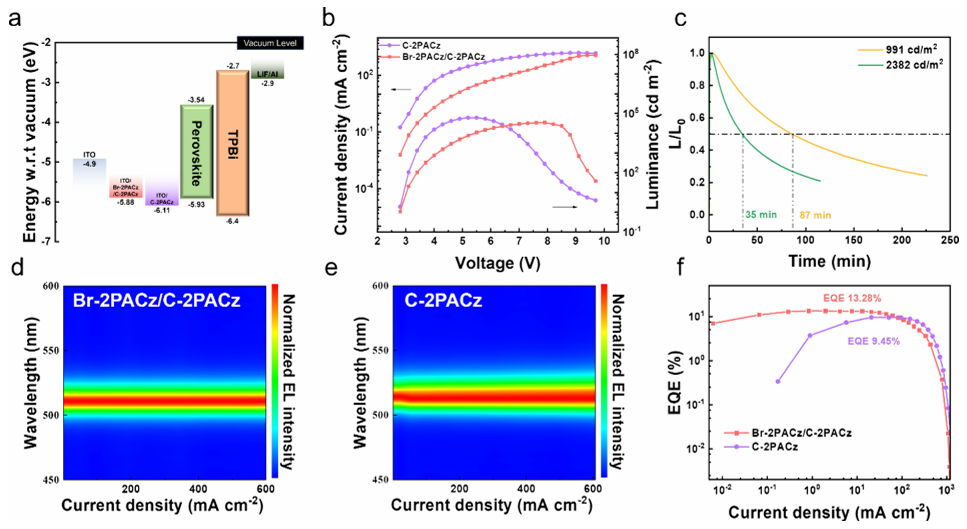

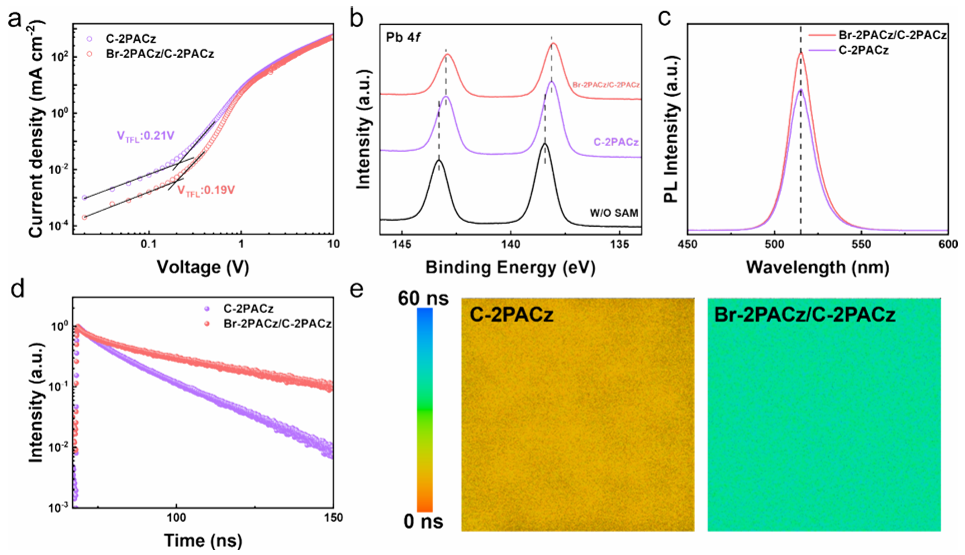

自組裝單分子膜(SAM)在PeLED中展現(xiàn)出廣泛的應(yīng)用。然而，大多數(shù)SAM分子具有兩親性，在溶液中易形成膠束，從而影響薄膜的均勻性。鑒于此，2025年7月28日華中科技大學(xué)郭閏達(dá)&王磊于AEL刊發(fā)混合自組裝分子減少鈣鈦礦發(fā)光二極管中的界面缺陷的研究成果，本研究采用兩種SAM分子構(gòu)建了一種混合SAM。通過(guò)將各組分的濃度降低至臨界膠束濃度以下，可以抑制膠束的形成。此外，不同SAM分子之間的空間位阻和疏水性降低了混合膠束的穩(wěn)定性。SAM膠束的形成受到抑制，從而更全面地覆蓋了掩埋界面。利用這種混合SAM，熱蒸發(fā)制備的綠色 PeLED實(shí)現(xiàn)了13.28%的外部量子效率(EQE)，代表了該領(lǐng)域的先進(jìn)水平。此外，器件在高電流密度（@ 110 mA cm^-2）下仍能保持8.30%的高外部量子效率(EQE)。該策略提供了一種可行的方法來(lái)規(guī)避PeLED中SAM的相關(guān)限制，從而提升其應(yīng)用潛力。
