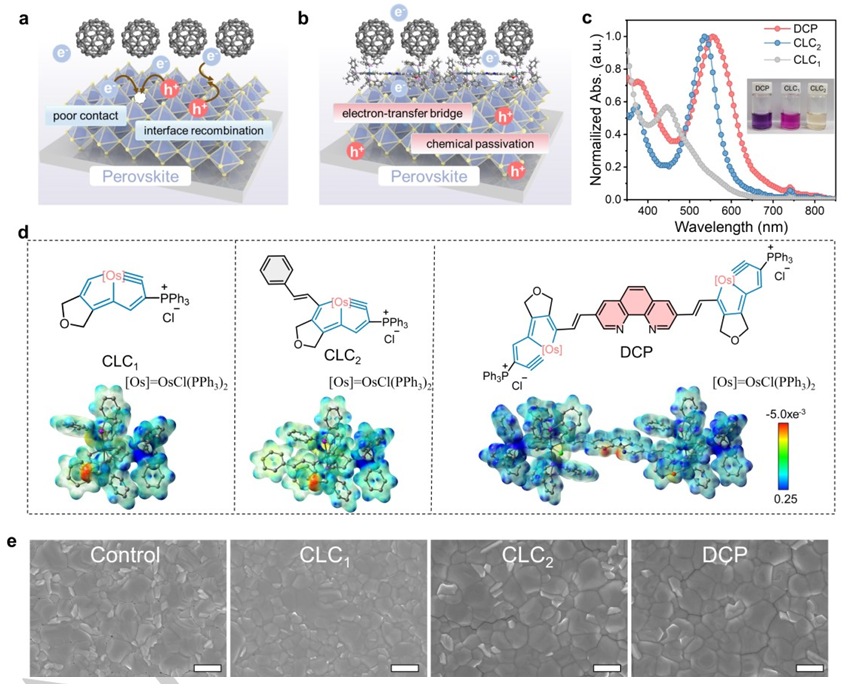

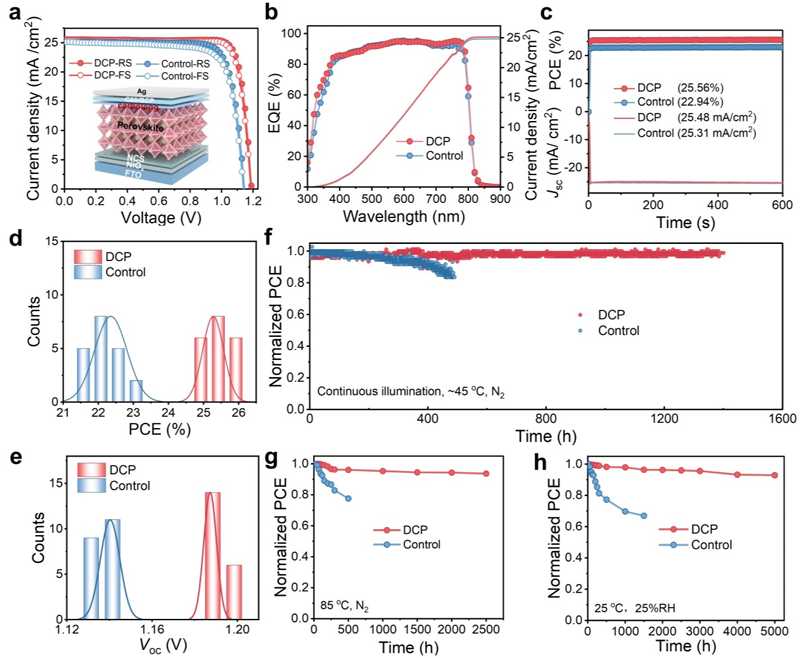

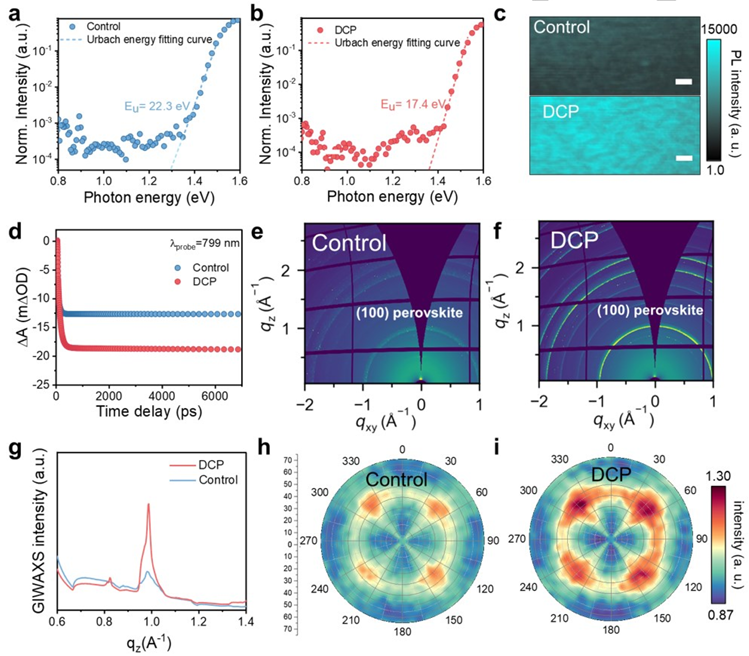

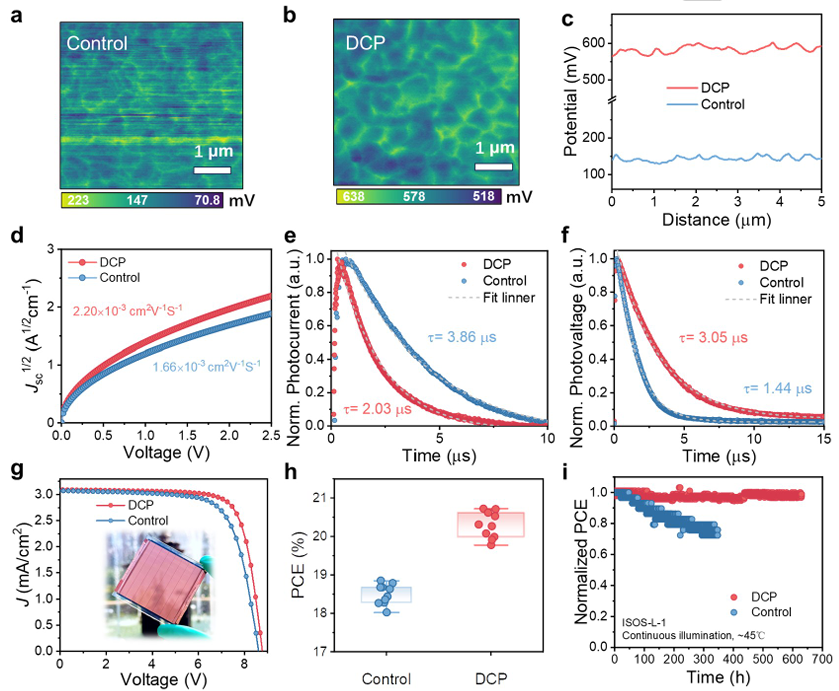

鈣鈦礦/C60界面的有效調(diào)控對于提高反式鈣鈦礦太陽能電池的長期穩(wěn)定性至關(guān)重要。然而，控制鈣鈦礦/C60界面的精確方法尚未得到徹底探索。鑒于此，2024年11月29日西北工業(yè)大學(xué)陳睿豪&王洪強&南方科技大學(xué)的夏海平于Angew刊發(fā)橋連碳龍調(diào)節(jié)界面電荷轉(zhuǎn)移增強以實現(xiàn)高性能反式鈣鈦礦太陽能電池的研究成果，開發(fā)了一種碳龍化學(xué)操作策略，以改善鈣鈦礦/C60的界面接觸，這是由于碳龍金屬芳族化合物的多功能官能團和優(yōu)異的光電性能。并且構(gòu)建電子轉(zhuǎn)移橋增強了界面相互作用并加速了界面電子轉(zhuǎn)移。碳龍操縱可優(yōu)化能級排列、抑制非輻射復(fù)合并改善電子接觸。其效率高達25.80%，開路電壓和填充因子分別為1.19 V和84.53%。未密封的器件在光照下進行 1400小時的最大功率點跟蹤后，仍保留了98%以上的原始效率，并表現(xiàn)出卓越的熱穩(wěn)定性，在氮氣氣氛中85°C下2500小時后，仍保持了93%的初始效率。并且封裝的碳龍改性模組實現(xiàn)了20.72%的高效率（有效面積為25.25 cm2），并具有強大的運行穩(wěn)定性。
