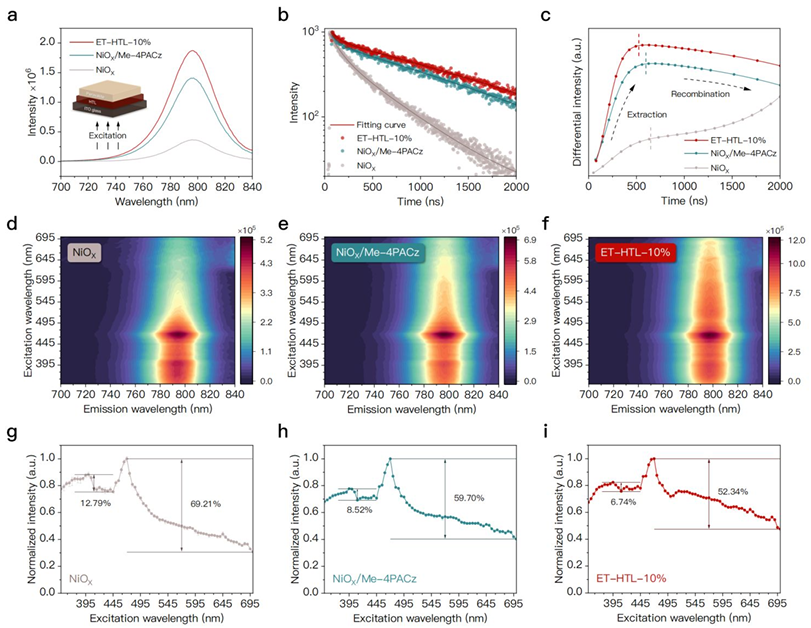

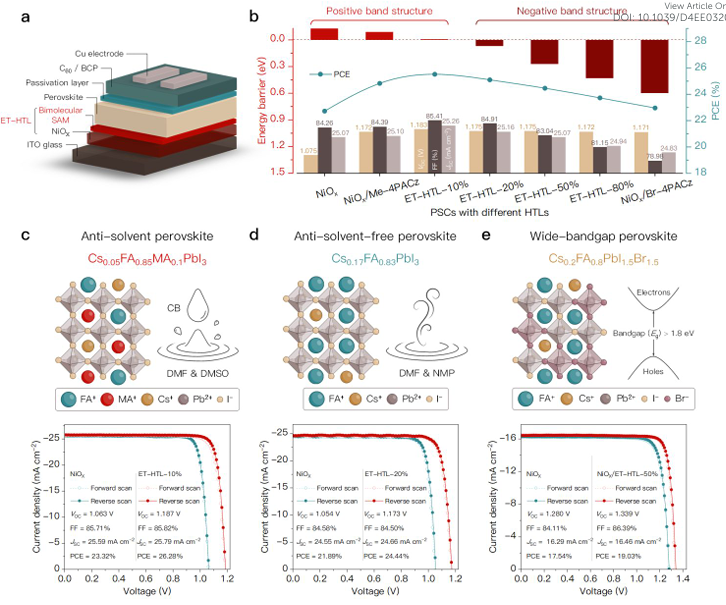

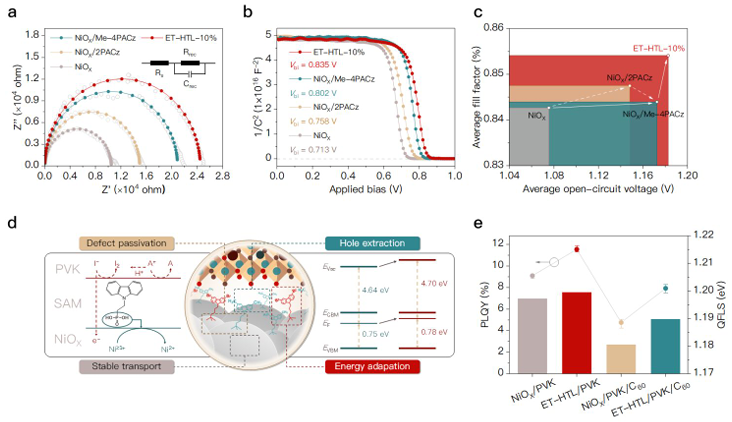

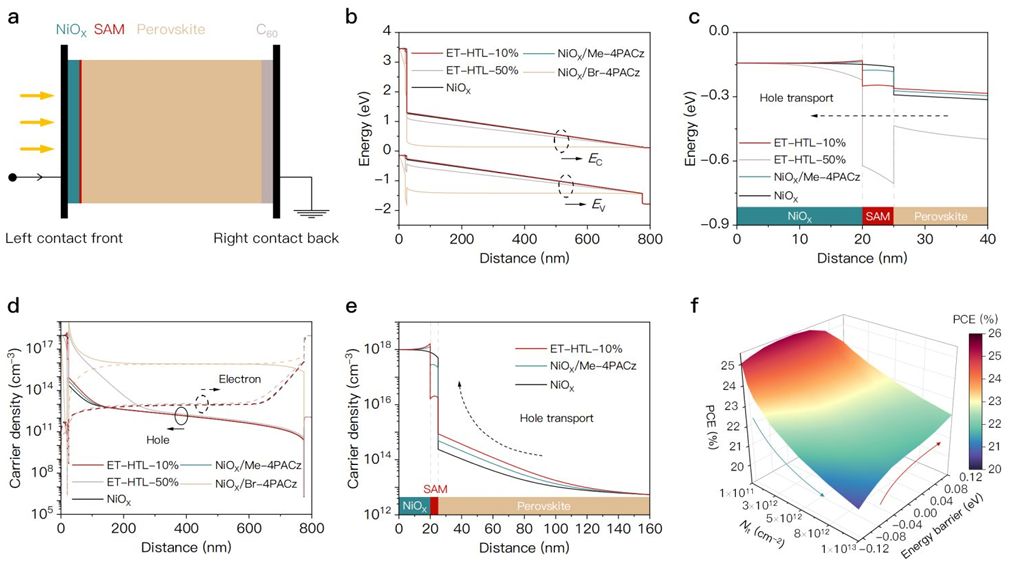

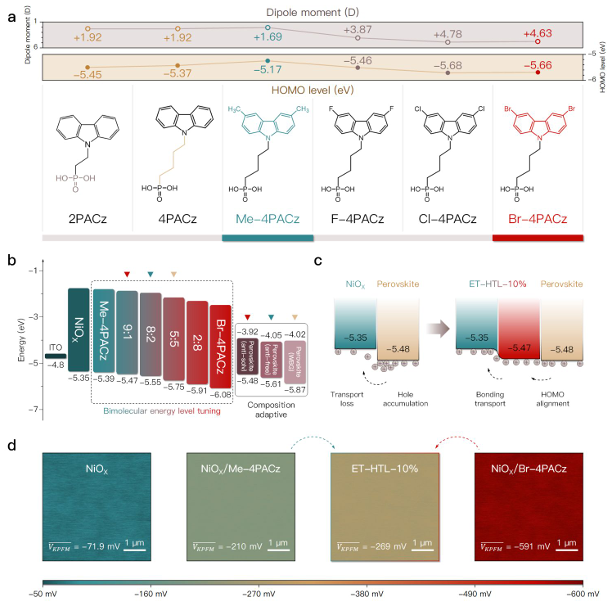

埋底界面的優(yōu)化對于實現(xiàn)高效率反式鈣鈦礦太陽能電池至關(guān)重要，因為它們在促進空穴傳輸和鈍化埋底界面缺陷方面發(fā)揮著作用。雖然自組裝單層(SAM)通常用于此目的，但單個SAM的固有局限性（例如固定的材料結(jié)構(gòu)和能級）阻礙了它們在不同成分中的適應(yīng)性和進一步提高效率。鑒于此，2024年11月30日南方科技大學王行柱&徐保民于EES刊發(fā)多功能能級可調(diào)空穴傳輸層用于多組分反式鈣鈦礦太陽能電池的研究成果，提出了一種有效的策略，即與具有不同偶極矩的SAM混合以調(diào)節(jié)能級和空穴傳輸特性，從而增強電荷傳輸特性并抑制埋底界面處的能量損失。通過理論模擬進一步研究了能級調(diào)制對器件性能的內(nèi)在機制。最終，帶隙為1.56 eV的小面積（0.736 cm²）反式鈣鈦礦太陽能電池實現(xiàn)了26.28%的最高功率轉(zhuǎn)換效率（認證效率為25.80%），而大面積器件（1.1 cm²）的效率為24.65%。此外，能級可調(diào)的SAM材料適用于具有不同制備方法和帶隙的各種鈣鈦礦太陽能電池，無溶劑（1.56 eV）的效率為 24.44%，寬帶隙（1.85 eV）鈣鈦礦太陽能電池的效率為19.03%。值得注意的是，使用這些SAM材料的器件表現(xiàn)出優(yōu)異的光穩(wěn)定性，在最大功率點 (MPP)運行1000小時后仍能保持初始效率的95%以上。
