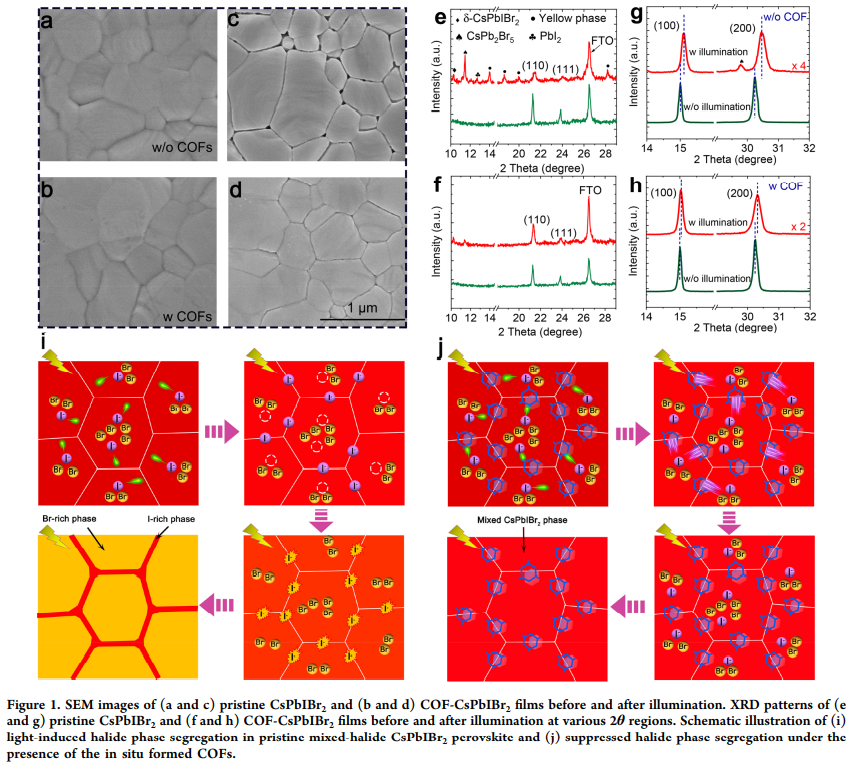

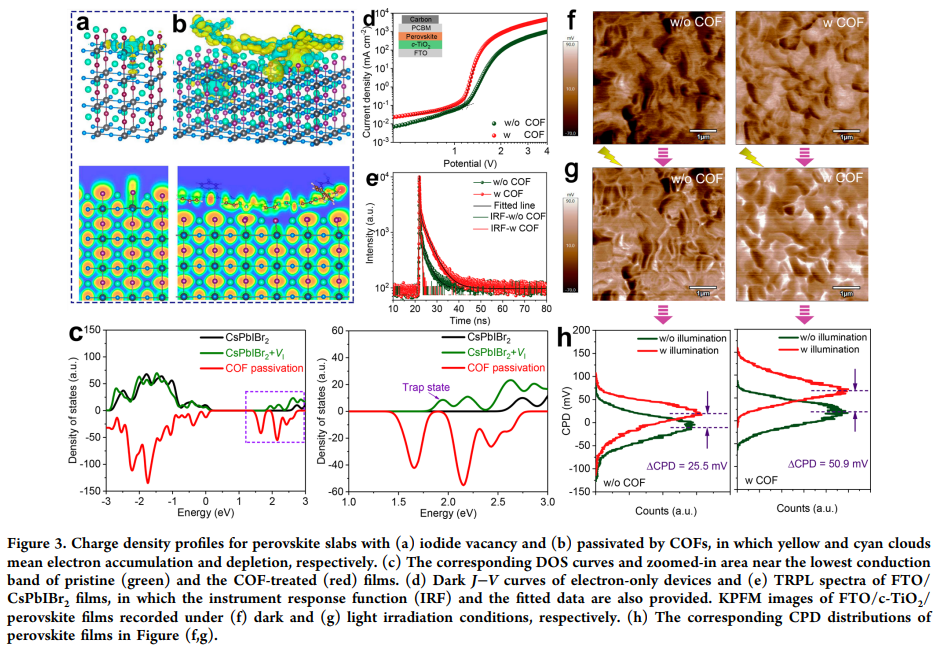

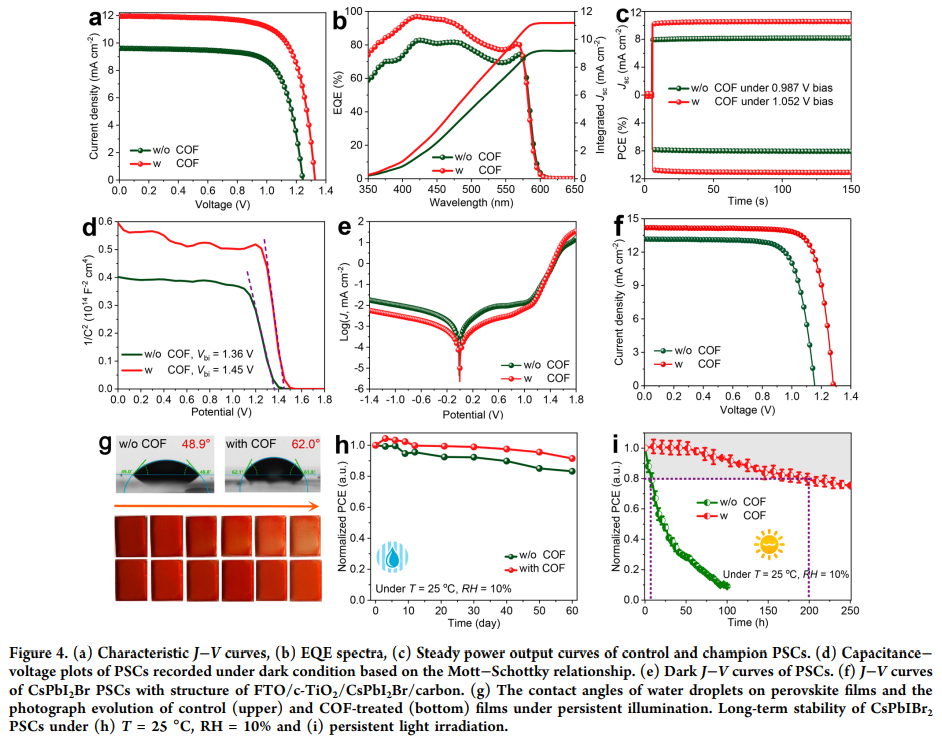

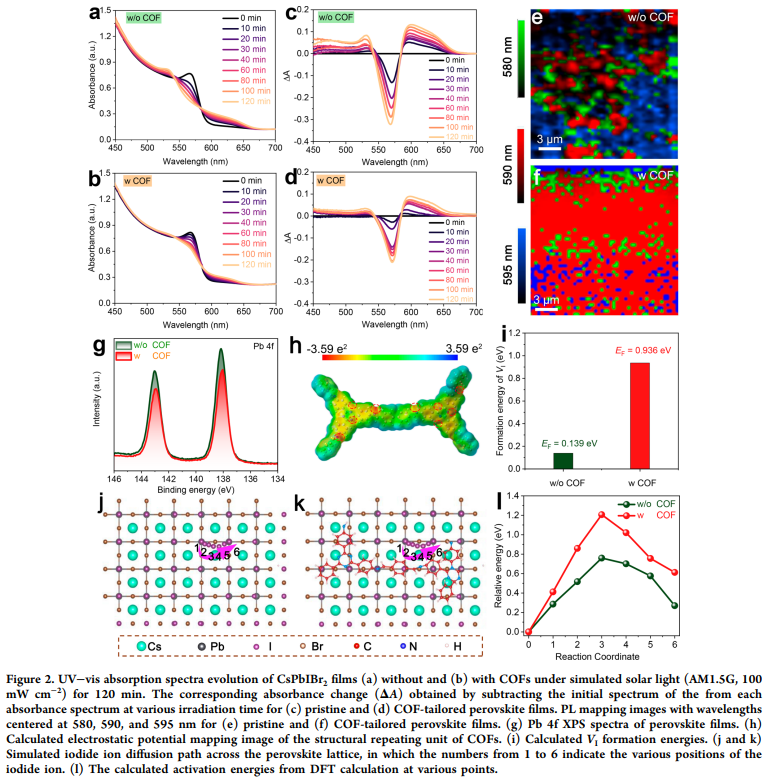

帶隙可調混合鹵化物鈣鈦礦為構建高效的多結疊層太陽能電池提供了令人興奮的機會。然而，離子遷移總是會導致鹵化物偏析，這不可避免地會產(chǎn)生有害的缺陷并降低光伏性能。鑒于此，2022年9月16日山東科技大學段加龍&暨南大學唐群委團隊于ACS Energy Letters刊發(fā)抑制混合鹵化物無機鈣鈦礦太陽能電池鹵化物偏析的通用晶?！盎\子”的研究成果，報告了一種通用的禁錮策略，通過在混合鹵化物鈣鈦礦形成過程中由PbX2（X = Br 和 I）催化原位形成共軛共價有機框架（COF）來抑制鹵化物偏析。通過理論計算和系統(tǒng)研究，COFs的強給電子特性被證明可以有效地固化軟晶格并阻礙碘離子從體相到晶界的傳輸，從而減緩光誘導的鹵化物分相過程。最后，非輻射復合顯著降低，無機CsPbIBr2鈣鈦礦太陽能電池的效率提高至11.50%，CsPbI2Br電池的效率提高至14.35%，具有更長的保質期和更高的光穩(wěn)定性。
