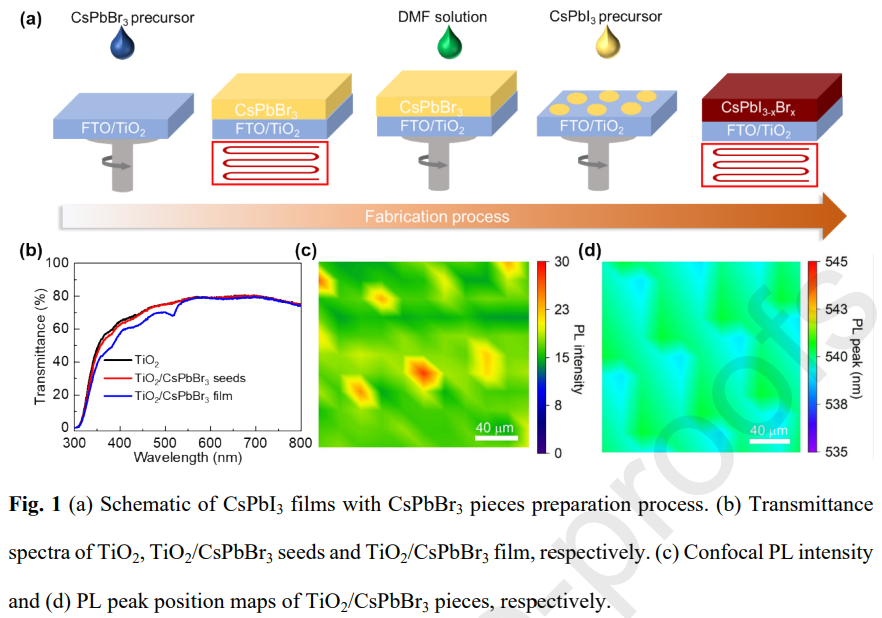

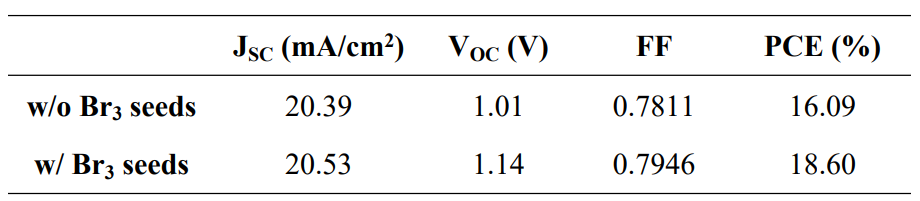

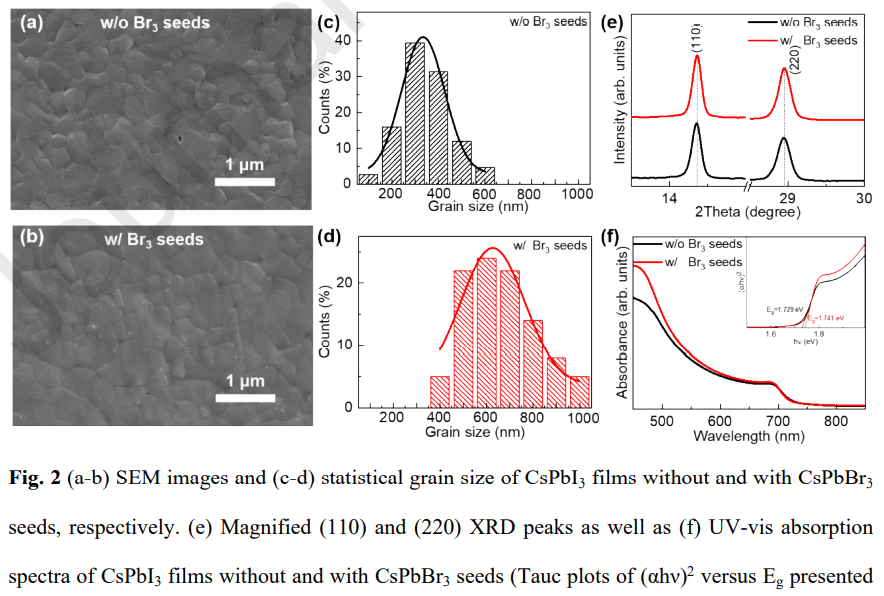

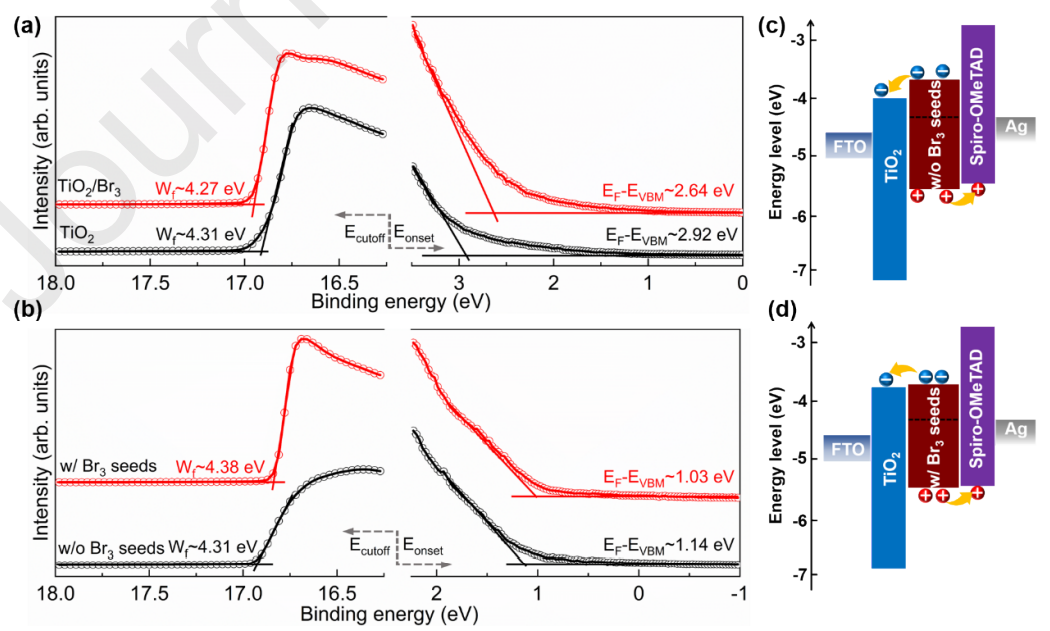

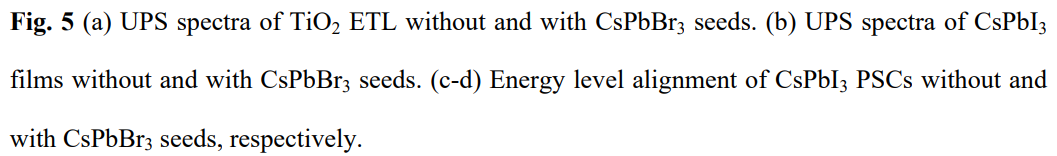

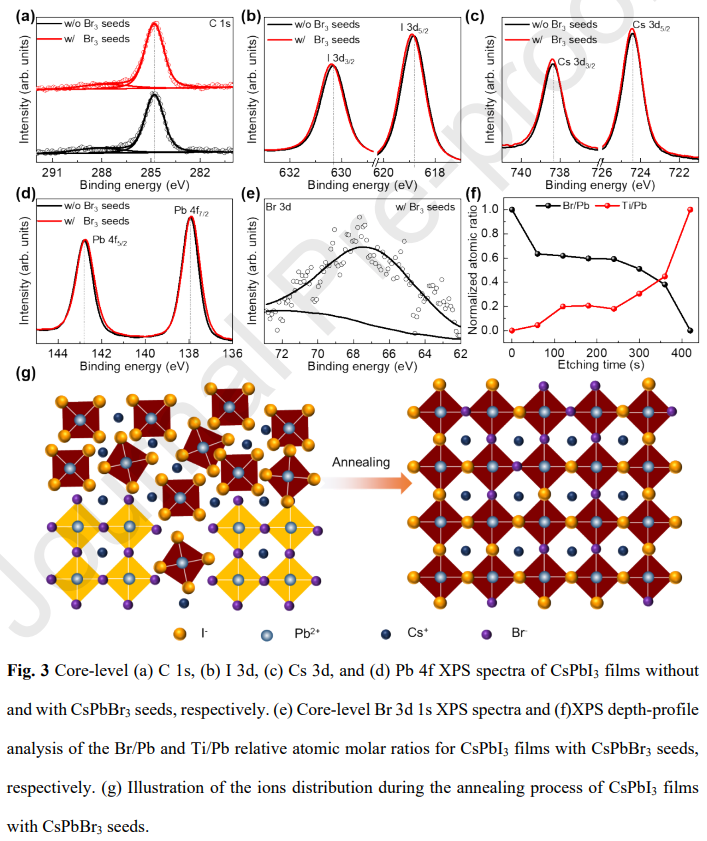

CsPbI3鈣鈦礦太陽(yáng)能電池因其出色的性能和熱穩(wěn)定性而變得越來(lái)越受歡迎，而其較差的耐濕性限制了進(jìn)一步的發(fā)展。鑒于此，2022年9月18日西安電子科技大學(xué)朱衛(wèi)東&張春福團(tuán)隊(duì)于CEJ刊發(fā)CsPbBr3晶種改善了高效CsPbI3鈣鈦礦太陽(yáng)能電池的結(jié)晶和能級(jí)排列的研究成果，在CsPbI3薄膜沉積之前，將CsPbBr3片引入到TiO2電子傳輸層上，這可以作為成核晶種來(lái)幫助晶體生長(zhǎng)并減少陷阱缺陷。同時(shí)，研究發(fā)現(xiàn)CsPbBr3晶種中的溴離子可以向CsPbI3薄膜頂部擴(kuò)散，以改善退火過(guò)程后的能級(jí)排列并促進(jìn)載流子傳輸。通過(guò)這種方式，CsPbBr3晶種在CsPbI3鈣鈦礦太陽(yáng)能電池中同時(shí)觸發(fā)了晶體生長(zhǎng)調(diào)節(jié)和界面工程。因此，優(yōu)化后的CsPbI3鈣鈦礦太陽(yáng)能電池實(shí)現(xiàn)了18.60%的顯著效率，并且在控制相對(duì)濕度為10-20%的環(huán)境中儲(chǔ)存 500小時(shí)后可以保持其初始效率的86%。該工作展示了一種有趣的方法來(lái)制造高性能 CsPbI3鈣鈦礦太陽(yáng)能電池，以促進(jìn)其潛在的商業(yè)化。
