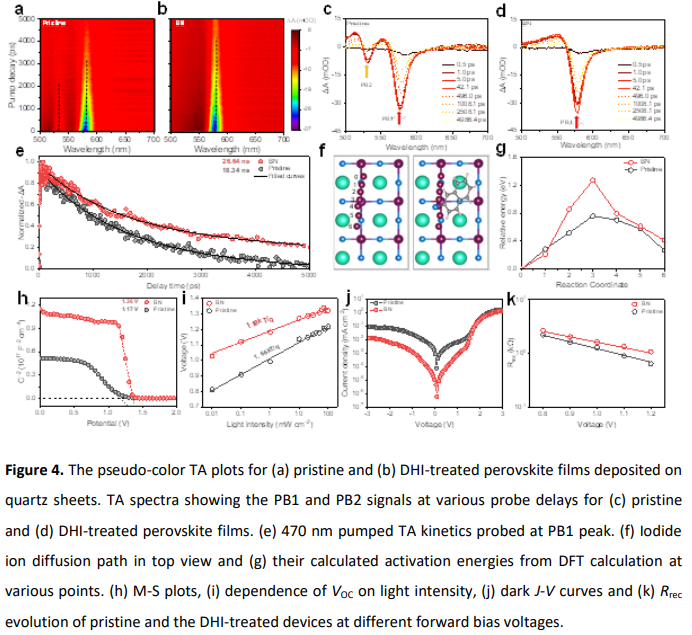

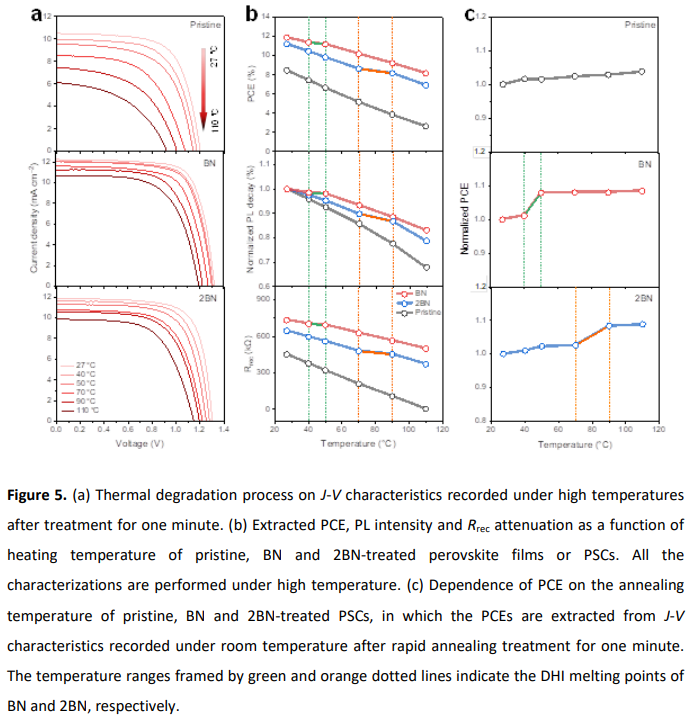

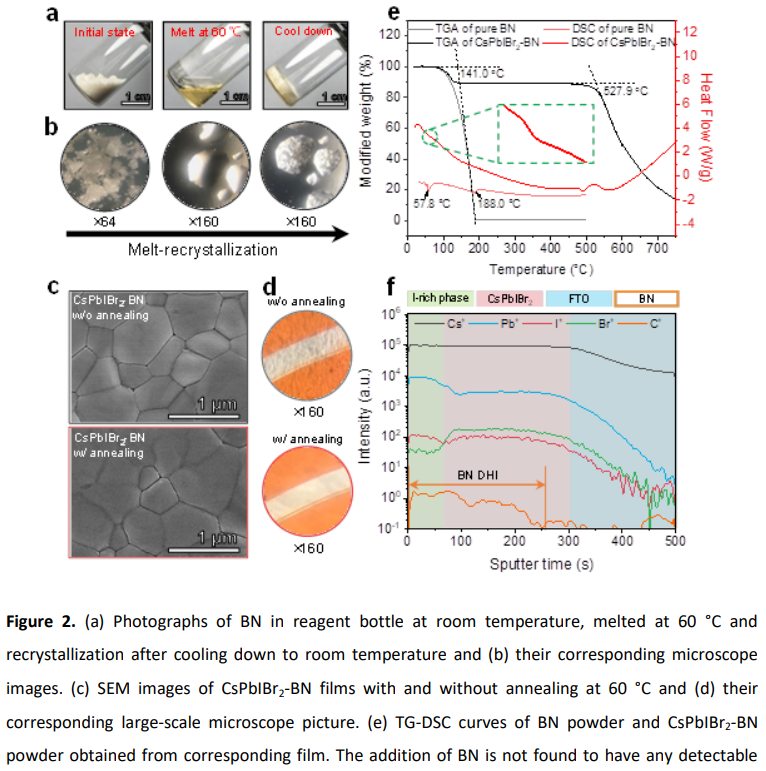

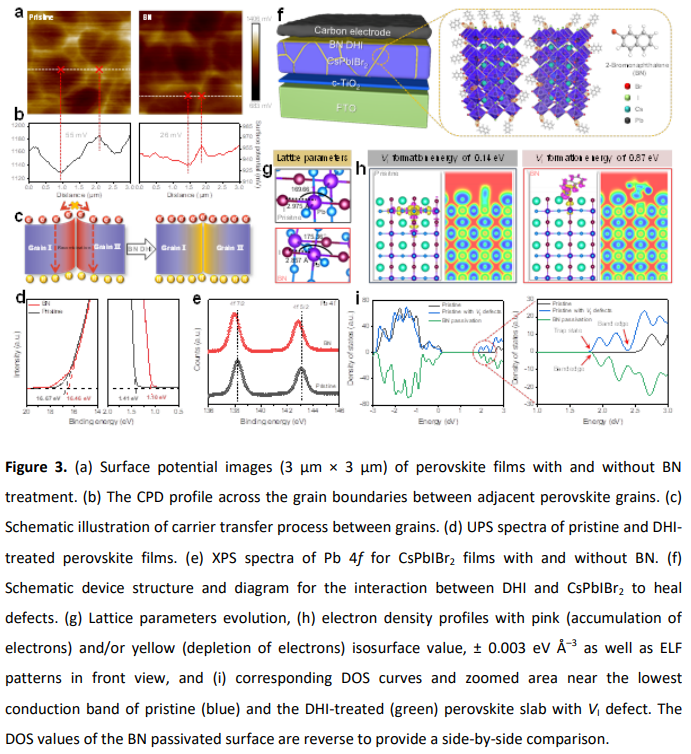

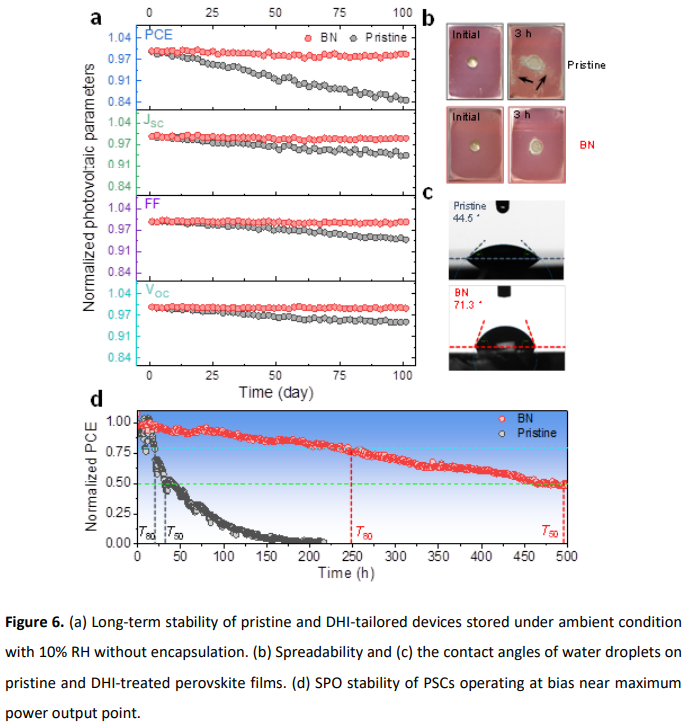

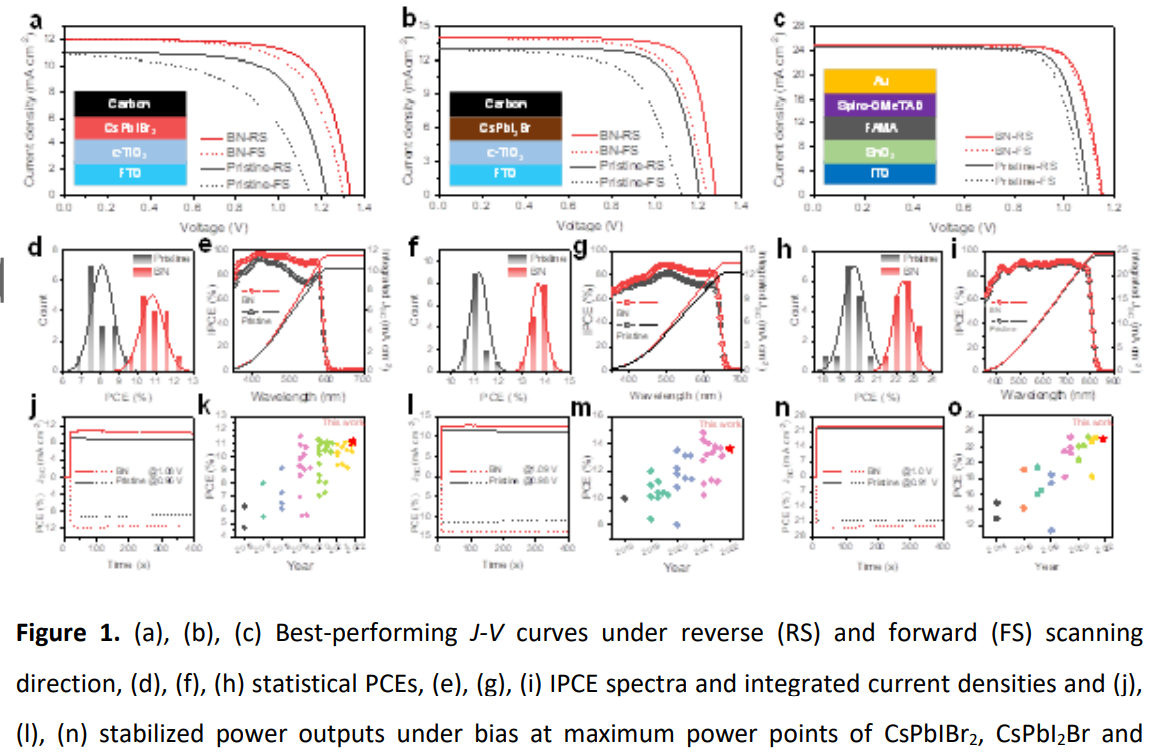

修復鈣鈦礦太陽能電池 (PSC) 中的電荷選擇性接觸界面高度決定了功率轉換效率 (PCE) 和穩(wěn)定性。然而,最先進的策略通常是靜態(tài)的,通過一次性形成功能中間層,在后續(xù)運行期間提供固定的界面特性。結果,在役形成的缺陷會逐漸惡化光伏性能。鑒于此,2022年4月22日暨南大學段加龍&唐群委團隊于AM刊發(fā)通用動態(tài)液體界面用于修復鈣鈦礦太陽能電池的研究成果。通過將低熔點小分子結合到鈣鈦礦薄膜表面上,提出了一種動態(tài)愈合界面(DHI),以實現高效和穩(wěn)定的 鈣鈦礦太陽能電池。由于非輻射復合減少,動態(tài)愈合界面將全無機 CsPbIBr2太陽能電池的效率提高到12.05%,CsPbI2Br電池效率提高到 14.14%,FA0.92MA0.08PbI3電池效率提高到23.37%。動態(tài)愈合界面在高溫下的固液相轉化導致縱向滲透到鈣鈦礦薄膜體相中,以最大限度地提取電荷,鈍化晶界處的缺陷并抑制離子遷移。此外,在空氣、熱和持續(xù)光照射條件下,穩(wěn)定性顯著增強,為先進的鈣鈦礦基光電子學鋪平了通用策略。
主辦單位:遼寧優(yōu)選新能源科技有限公司 遼ICP備2023003043號
