有效的輻射復合對于鈣鈦礦發(fā)光至關(guān)重要，但作為基本材料特性的固有輻射復合率難以定制。萊布尼茨固態(tài)和材料研究所Libo Ma,Oliver G. Schmidt和中科院化學所Yong Sheng Zhao等人報道了一種界面化學策略，可顯著提高鈣鈦礦的輻射復合率。

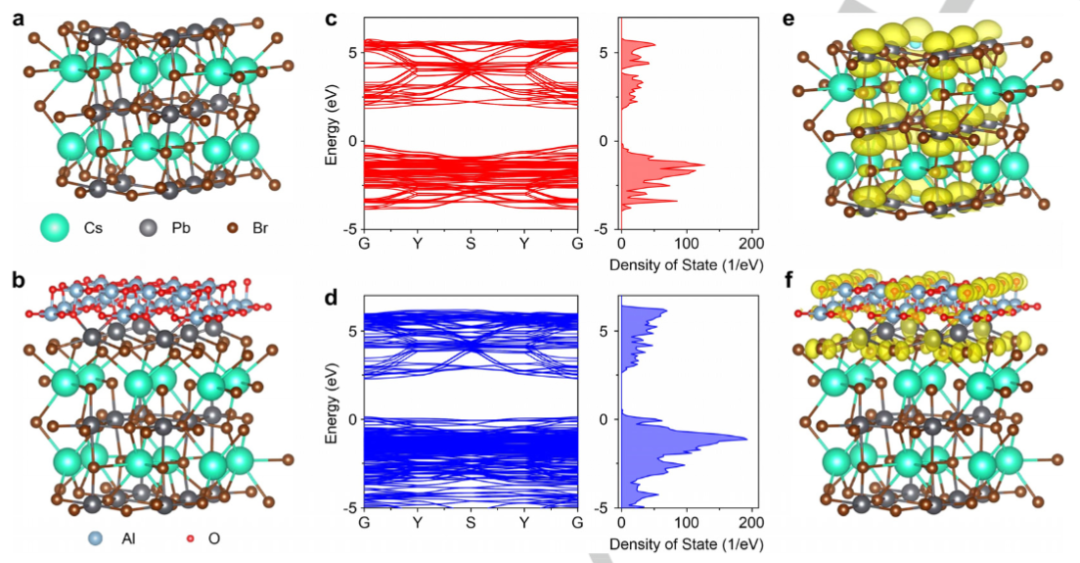

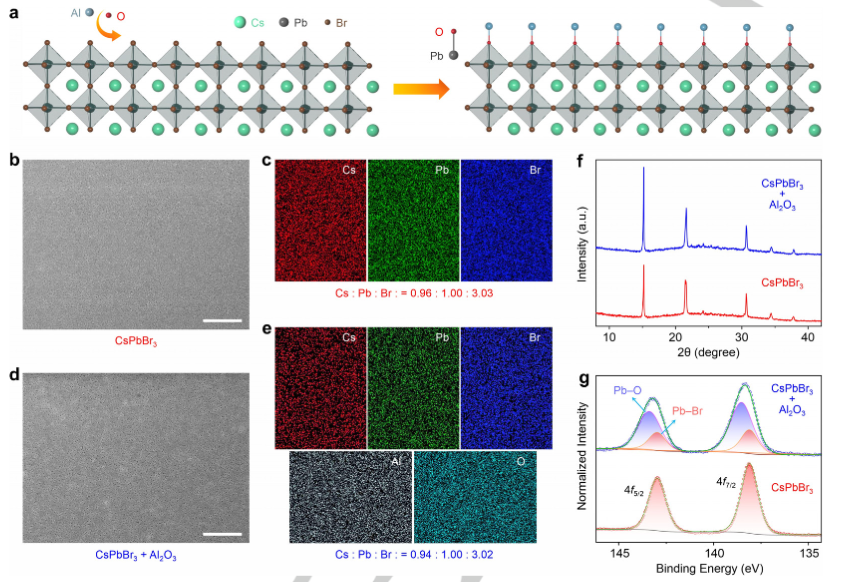

通過在鹵化鉛鈣鈦礦上涂覆氧化鋁，在鈣鈦礦-氧化物界面形成鉛-氧鍵，產(chǎn)生具有大激子結(jié)合能和高電子態(tài)局域密度的鈣鈦礦表面態(tài)。

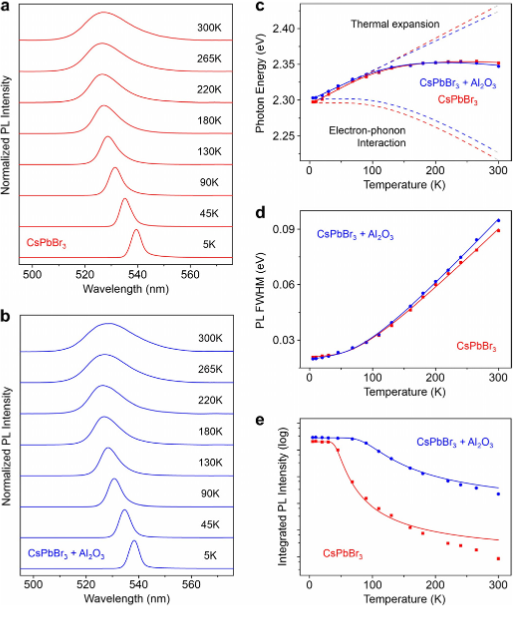

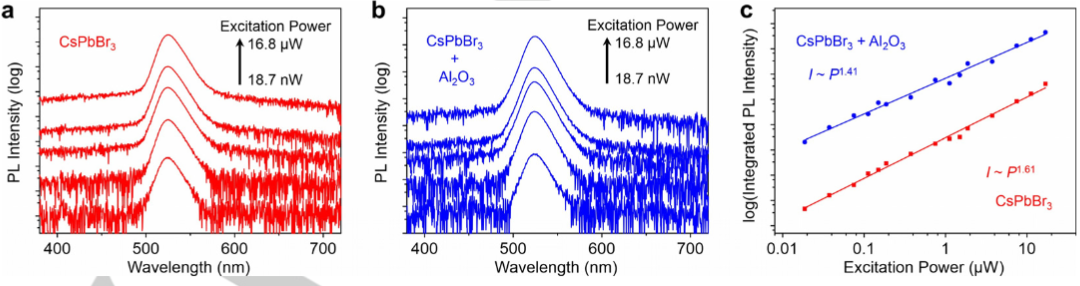

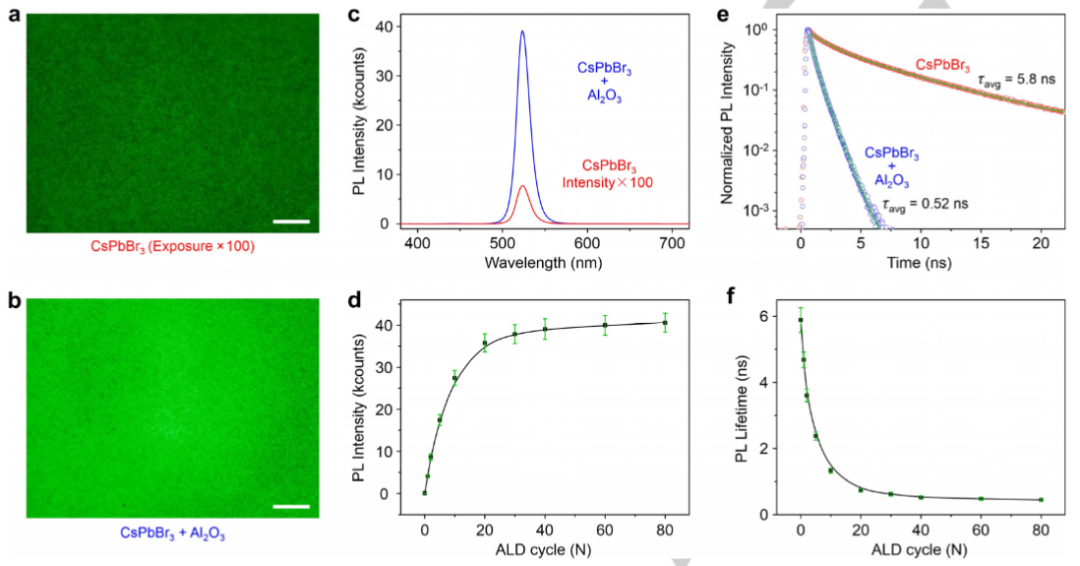

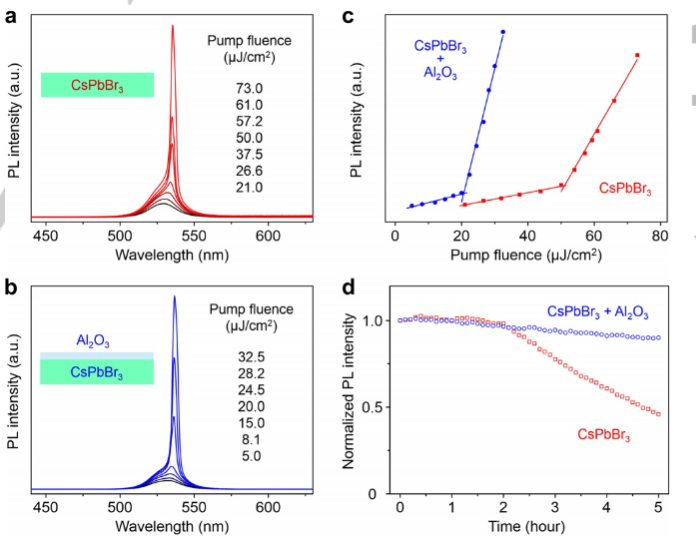

氧化物鍵合的鈣鈦礦表現(xiàn)出約500倍的光致發(fā)光增強，壽命縮短約10倍，表明輻射復合率前所未有地提高了約 5000 倍。極大增強的輻射復合有望顯著提高鈣鈦礦光電性能。
