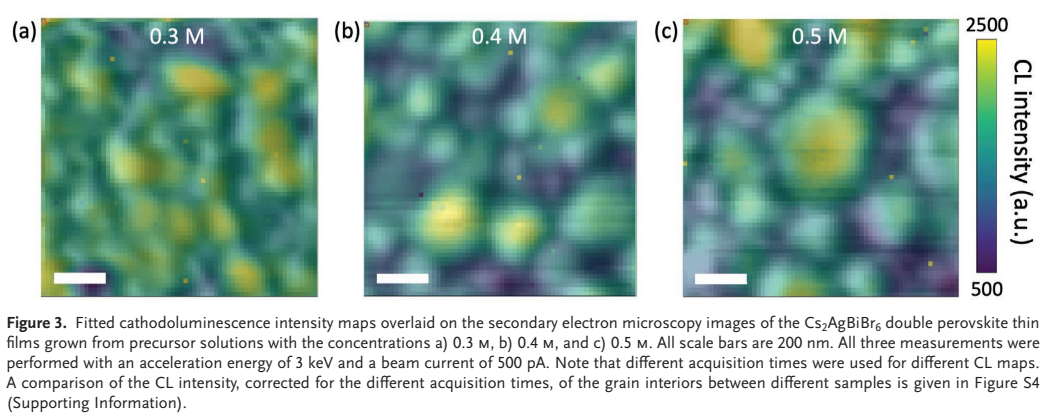

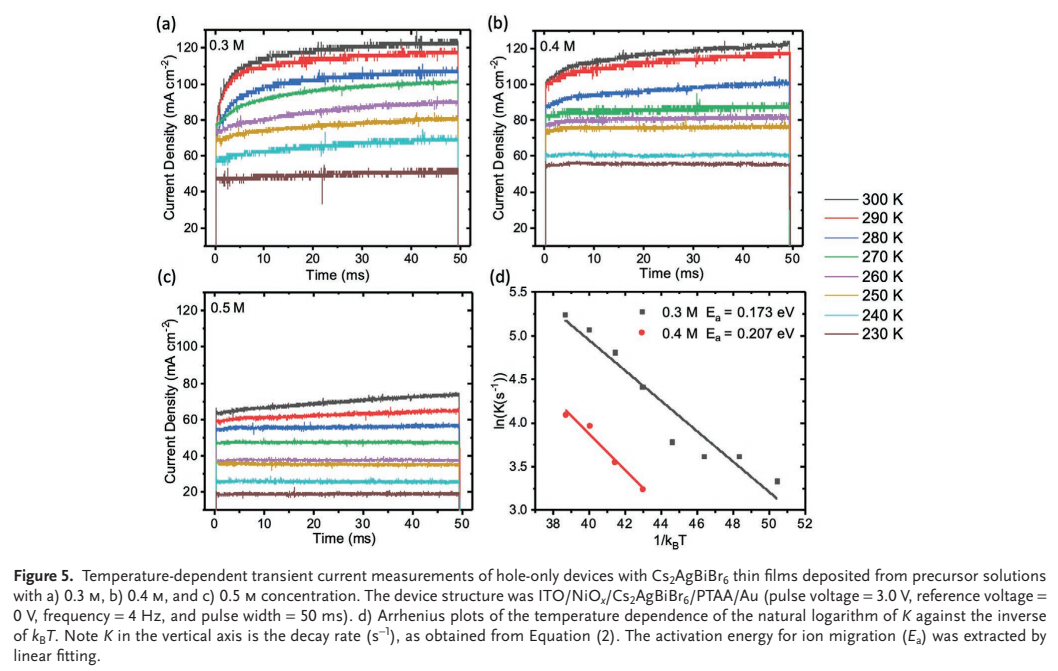

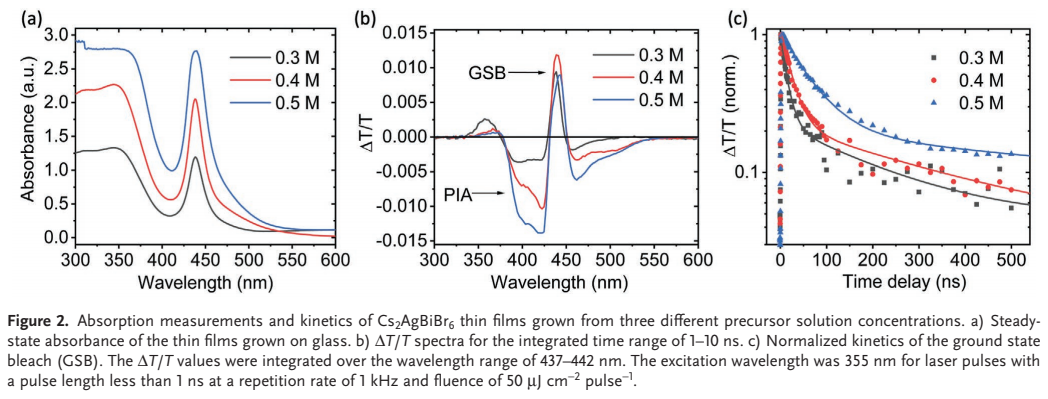

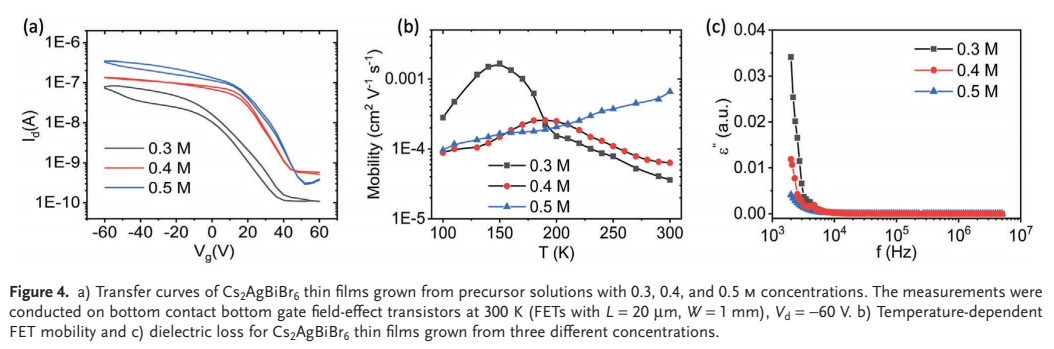

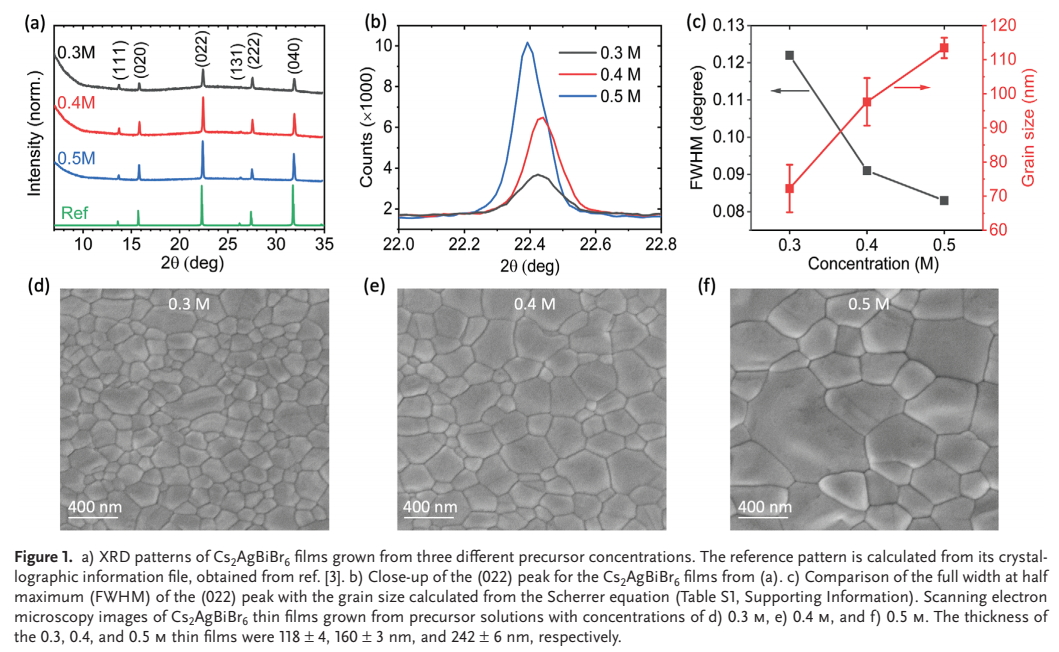

雙鈣鈦礦因其低毒性元素的組成、在空氣中的穩(wěn)定性以及最近證明的可超過 1 μs 的長載流子壽命而備受關注。特別是，Cs2AgBiBr6是許多研究的主題。然而，基于這種雙鈣鈦礦的太陽能電池的效率仍遠未達到材料的理論效率極限。鑒于此，2021年9月4日劍橋大學Richard H. Friend團隊及其和合作團隊印度國立科學教育研究所Satyaprasad P. Senanayak團隊以及倫敦帝國理工學院Robert L. Z. Hoye團隊于AFM刊發(fā)晶界對雙鈣鈦礦薄膜中載流子和離子傳輸?shù)淖饔玫难芯砍晒?。在這里，研究了晶粒尺寸對Cs2AgBiBr6薄膜光電性能的作用。通過陰極發(fā)光測量表明，晶界是主要的非輻射復合位點。它還通過場效應晶體管和隨溫度變化的瞬態(tài)電流測量表明，晶界是離子傳輸?shù)闹饕ǖ馈Ｓ腥さ氖?，發(fā)現(xiàn)載流子遷移率與溫度之間存在正相關，這類似于有機半導體中常見的跳躍機制。這些發(fā)現(xiàn)解釋了在Cs2AgBiBr6單晶中發(fā)現(xiàn)的長擴散長度>1μm與其薄膜對應物實現(xiàn)的有限性能之間的差異。這項工作表明，減輕晶界的影響對于這些雙鈣鈦礦薄膜達到基于其固有單晶特性可實現(xiàn)的性能至關重要。
