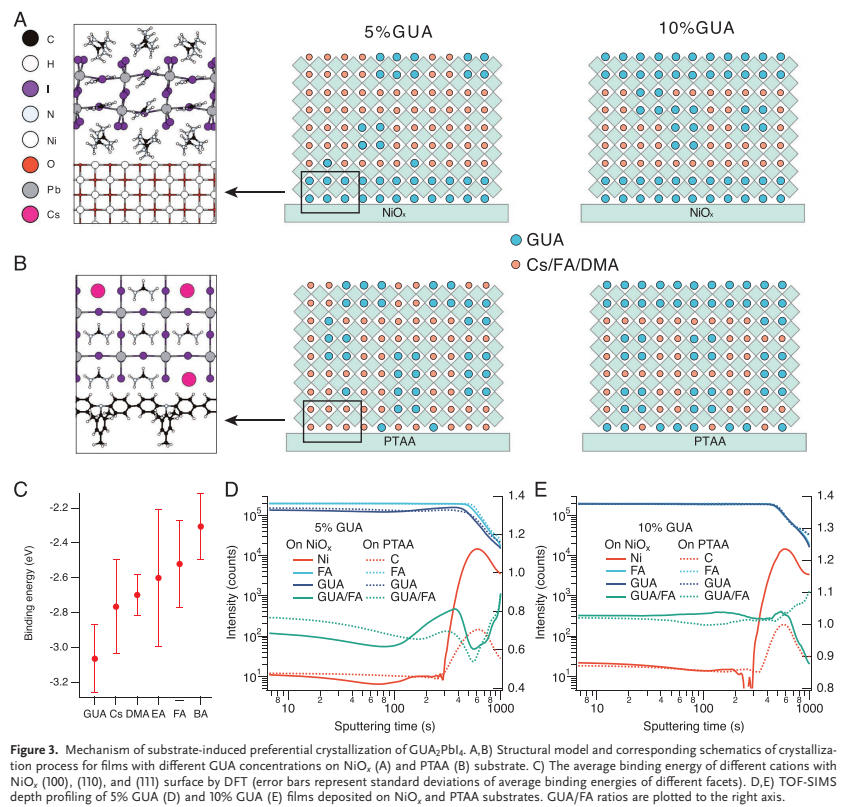

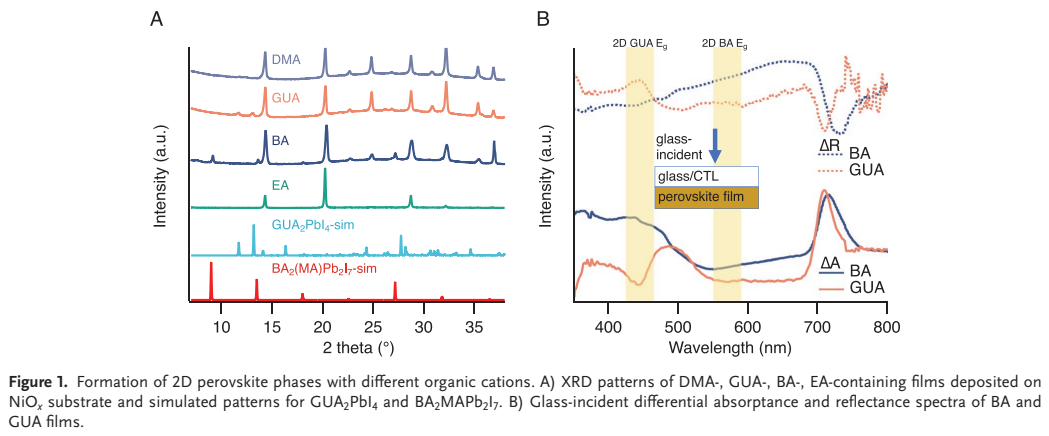

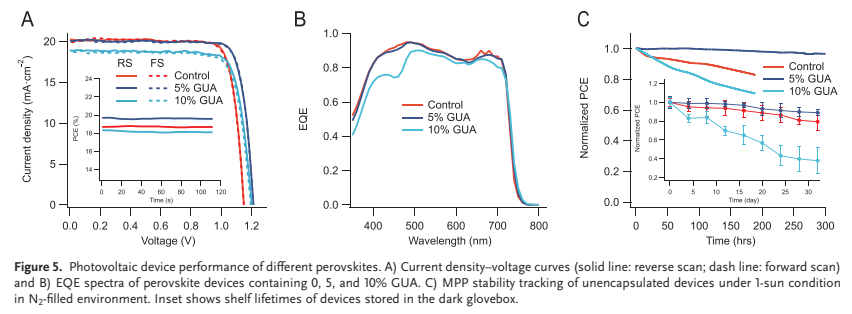

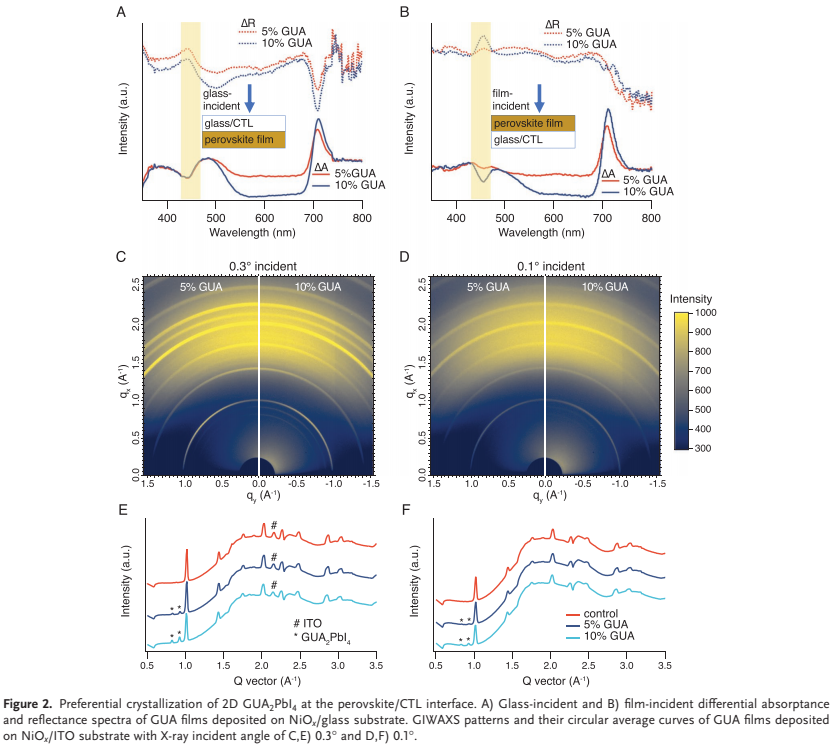

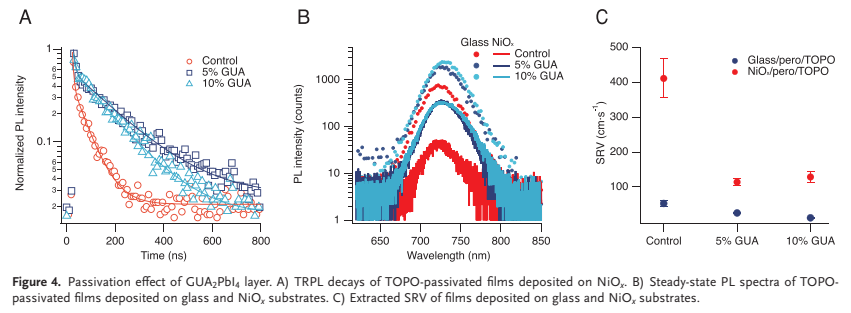

鈣鈦礦太陽能電池的開路電壓受到鈣鈦礦/載流子傳輸層 (CTL) 界面處的非輻射復(fù)合的限制。二維鈣鈦礦后處理提供了一種鈍化頂部界面的方法；而鈍化鈣鈦礦薄膜下方的埋底界面需要新的材料合成策略。鑒于此，2021年8月23日加拿大多倫多大學(xué)Sargent團(tuán)隊(duì)于AM刊發(fā)通過傳輸層上二維鈣鈦礦的優(yōu)先結(jié)晶鈍化埋底界面的研究成果。據(jù)推測，鈣鈦礦油墨含有與基材強(qiáng)烈結(jié)合的物質(zhì)，可以自發(fā)地與底部傳輸層形成鈍化層。實(shí)現(xiàn)了使用具有豐富-NH2基團(tuán)的有機(jī)間隔陽離子的概念，其中容易獲得的氫對(duì)金屬氧化物襯底表面上的配位不足的氧具有很大的結(jié)合親和力，從而導(dǎo)致在埋底界面處的薄 2D 層的優(yōu)先結(jié)晶。使用穩(wěn)態(tài)和時(shí)間分辨光致發(fā)光光譜檢查該 2D 層的鈍化效應(yīng)：2D 夾層抑制埋入鈣鈦礦/CTL 界面處的非輻射復(fù)合，導(dǎo)致表面復(fù)合速度降低 72%。這種策略使基于 NiOx 的 p–i–n 器件的 Voc 增加 65 mV，并使基于 SnO2 的 n–i–p 器件的 Voc 增加 100 mV。帶隙為1.70 eV鈣鈦礦的反式器件具有高達(dá)20.1%的效率，帶隙為1.55 eV鈣鈦礦的反式器件功具有高達(dá)22.9%的效率。
