目前，poly(3,4-ethylenedioxythiophene):poly1(styrenesulfonate)（PEDOT：PSS）和氧化鉬（MoO3）仍是有機太陽能電池（OSCs）中應用最廣泛的空穴傳輸層（HTL）。但是，其某些缺點仍然限制了它們的實際應用。

近日，中科院化學研究所侯劍輝研究員，許博為副研究員報道了一種簡便有效的方法可以顯著增強基于H3PMo12O40（HPMO）的多金屬氧酸鹽的無機團簇（PICs）的電導率，而不會影響它們的高WF性質。將HPMO與一定量的二價錫（Sn2+）混合在甲醇中。將該溶液旋涂到氧化銦錫（ITO）基板上以獲得基于HPMO：Sn的HTL，并使用常規(guī)工序制造高效的OSCs。

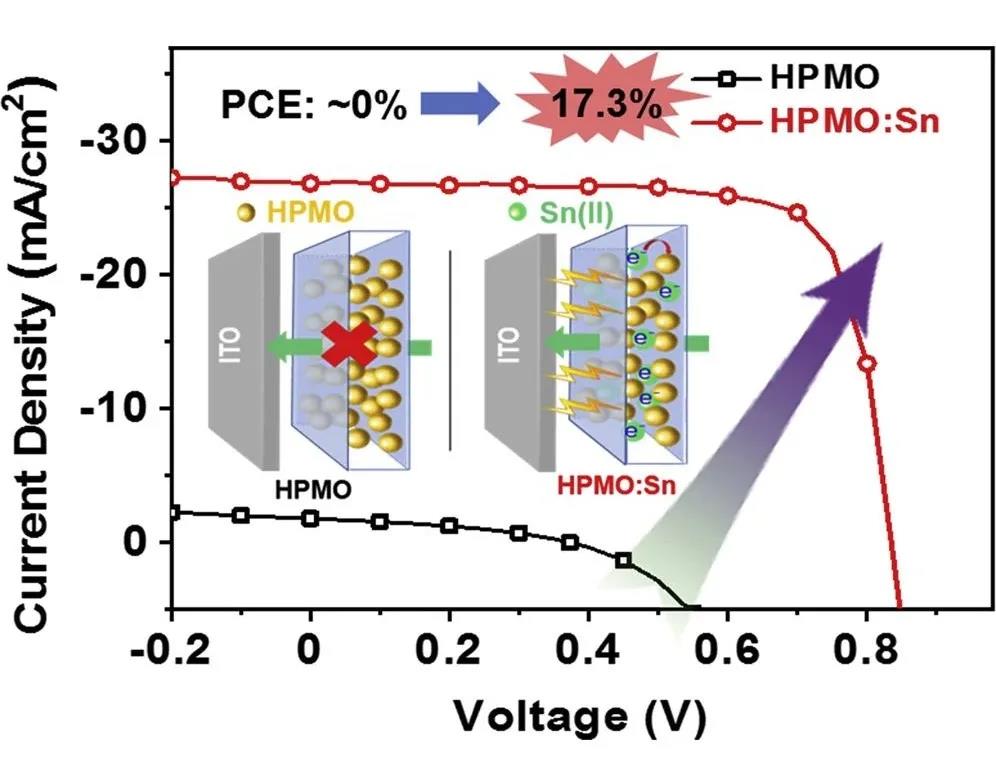

通過添加Sn2+，可以顯著提高HPMO膜的電導率，從而顯著提高PCE，從基于HPMO的OSC的0.25％提高到基于HPMO：Sn的OSC的17.3％。除了其優(yōu)越的性能，HPMO：Sn還具有實際應用的優(yōu)勢：HPMO和Sn2+是低成本的市售化學品，并且可以通過將兩種化合物溶解在甲醇中來輕松制備相應的混合溶液。

對于器件制造，可以使用通過濕法清潔的玻璃ITO基板，而無需進行UV-臭氧處理，同時HPMO：Sn層無需進一步處理。此外，HPMO：Sn HTL與刀片涂層具有很好的兼容性，其PCE為15.1%（1 cm² OSC）。
HPMO：Sn HTL可以用于基于其他有代表性的光活性層的OSCs，包括PTB7-Th：PC₇₁BM、PBDB-T：ITIC和PM6：IT-4F，并且OSCs對相應的光活性材料表現出非常理想的PCE。
