鈣鈦礦量子點在顯示領(lǐng)域中展示作為新一代功能性材料，其中鈣鈦礦的”red wall”效應(yīng)導(dǎo)致鈣鈦礦難以在顯示領(lǐng)域得以應(yīng)用，北京理工大學(xué)鐘海政等人報道了通過原位方法在聚合物基底中構(gòu)建了梯度變化的γ-RbxCs1-xPbI3量子點。這種梯度變化的γ-RbxCs1-xPbI3是由于晶格不匹配、γ-CsPbI3/RbPbI3之間難以混溶導(dǎo)致。

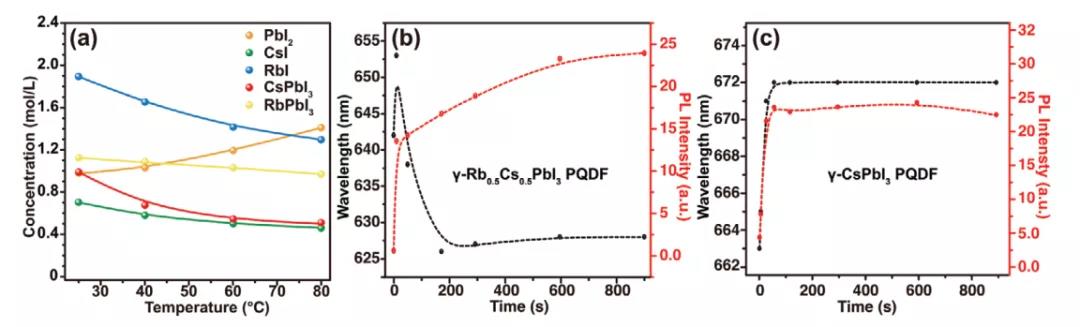

將RbI, CsI, PbI2, 碘化辛胺(OAI), PMMA溶解在DMF溶劑中，隨后在室溫中刮涂到玻璃基底上，隨后將基底置于熱臺上加熱130 ℃保持3 min，除去溶劑，實現(xiàn)梯度變化的γ-RbxCs1-xPbI3晶體。

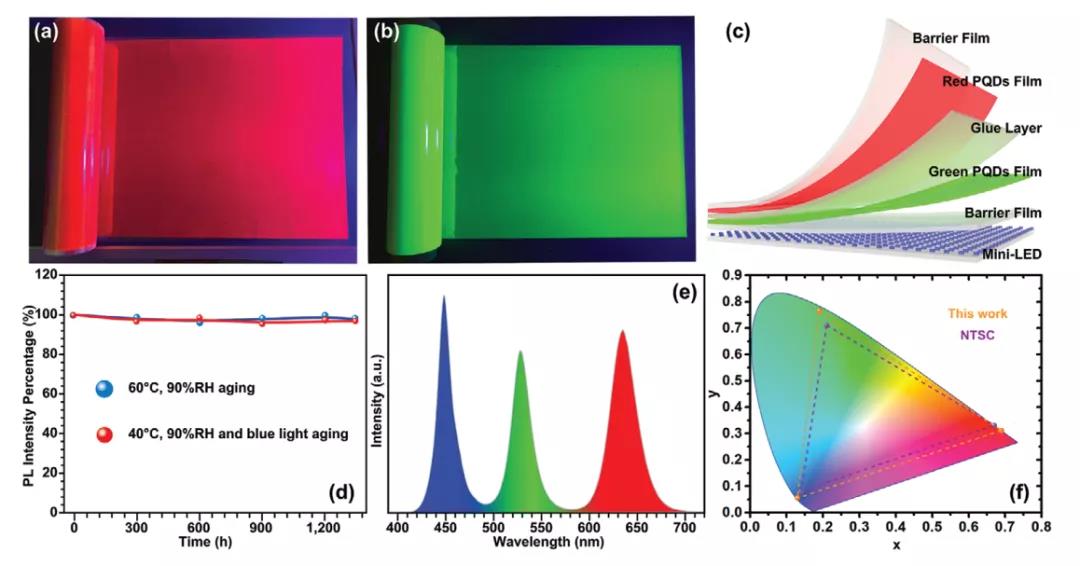

γ-RbxCs1-xPbI3梯度變化的量子點熒光發(fā)射峰能夠在675 nm~620 nm區(qū)間內(nèi)調(diào)控，半峰寬達到31 nm，最高量子產(chǎn)率達到91 %。重要的一點在于，這種薄膜結(jié)構(gòu)分別在60 ℃，90 % RH、40 ℃，90 % RH中使用455 nm，3 mW cm-2 藍光光照1000 h后，仍能夠保留95 %的熒光強度。
通過將紅色、綠色雙色激發(fā)薄膜與藍色Mini LED集成，色空間的LED背光達到NTSC 1931標準的≈130 %，同時準確度達到100 %。
參考文獻
Fei Li, Sheng Huang, Xinyu Liu, Zelong Bai, Zhiteng Wang, Huidong Xie, Xuedong Bai, and Haizheng Zhong,* Highly Stable and Spectrally Tunable Gamma Phase RbxCs1–xPbI3 Gradient-Alloyed Quantum Dots in PMMA Matrix through A Sites Engineering, Adv. Funct. Mater. 2021, 2008211
DOI: 10.1002/adfm.202008211
https://www.onlinelibrary.wiley.com/doi/full/10.1002/adfm.202008211
主辦單位：遼寧優(yōu)選新能源科技有限公司 遼ICP備2023003043號
